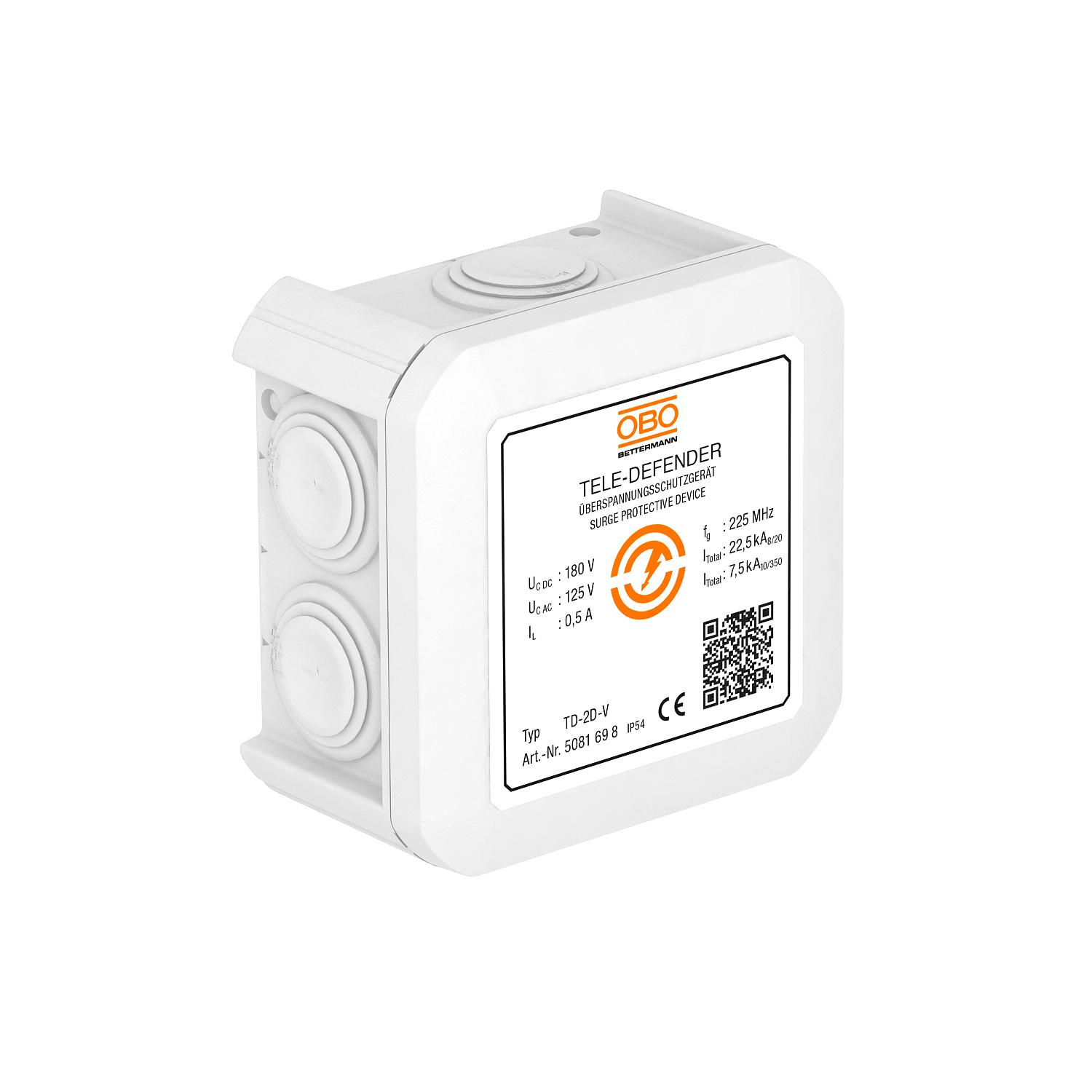

Kombinirana zaštita TD-2D-V za VDSL sustave

Brt. art. 5081698 | EAN 4012196427444

5081698 / TD-2D-V
2
125 V
180 V
Stezaljka
Opis proizvoda
Opis proizvoda
Uređaj za zaštitu vodiča za prijenos podataka za telekomunikacijske uređaje

• Niska razina zaštite kod velikih strujnih opterećenja
• Stezaljke „Push In” za jednostavnu instalaciju
• Optimirano za siguran prijenos do 225 MHz
• Površinsko-žbukna montaža

Primjena: Idealno za sve DSL sustave, IP priključke, ISDN ili analognu telekomunikaciju
  • 5 godina jamstva
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • Stupanj zaštite IP 54
  • Prijelaz s LPZ 0 do 3
  • Integrated Service Digital Network, ISDN-primjena
  • Digital Subscriber Line, DSL-primjena
  • Analogna telekomunikacija
  • Installation electrotechnical expertise
Tehnički podaci

Tehnički podaci

Boja bijela
Broj polova 2
Dimenzija 180V
Dojavni kontakt ne
Granična frekvencija 225 MHz
Impulsna struja 2,5 kA
Ispitna norma IEC 61643-21
Izvedba testirana na eksplozije ne
Jakost udarne struje žila-zemlja C2: 15 kV / 7,5 kA (8/20µs)
Jakost udarne struje žila-žila C2: 15 kV / 7,5 kA (8/20µs)
Kapacitet (žila-zemlja) <20 pF
Kapacitet (žila-žila) <10 pF
Kategorie Tip 1+2+3 / D1+C2+C1
Kontrola odvodnika ne
LPZ 0→3
Maks. presjek fleksibilnog priključka. 1 mm²
Maks. presjek krutog priključka 1,5 mm²
Maks. presjek višežičnog priključka 1 mm²
Materijal Plastika
Min. presjek fleksibilnog priključka 0,14 mm²
Min. presjek krutog priključka 0,08 mm²
Min. presjek višežičnog priključka 0,14 mm²
Najviši trajni napon AC 125 V
Najviši trajni napon DC 180 V
Nazivna strujna opterećenja AC 0,35 A
Nazivna strujna opterećenja DC 0,5 A
Otpor instalacije >10 MΩ
Priključak oplete da
Razina zaštite linija - linija <350 V
Razina zaštite linija - zemlja <600 V
Serijski otpor po žili 2,2 Ω ± 5 %
Signalizacija na uređaju bez
SPD sukladno IEC 61643-21 Razred I+II+III / D1+C2+C1
Stupanj zaštite IP54
Temperaturno područje korištenja, maks. 80 °C
Temperaturno područje korištenja, min. -40 °C
Ukupna nazivna odvodna struja (10/350) D1: 7,5 kA
Ukupna nazivna odvodna struja (8/20) 22,5 kA
Uneseno prigušenje (insertion loss) ≤3 dB
Utični sustav Stezaljka
Vrsta kabela za uređaje za zaštitu od prenapona Telekomunikacijski vodič
Zaštita izravno
Svi tipovi

Svi tipovi

Tip Broj polova Najviši trajni napon AC Najviši trajni napon DC Utični sustav Brt. art. Količina Min. pak.
TD-2D-V 2 125 V 180 V Stezaljka 5081698
1 Komada
