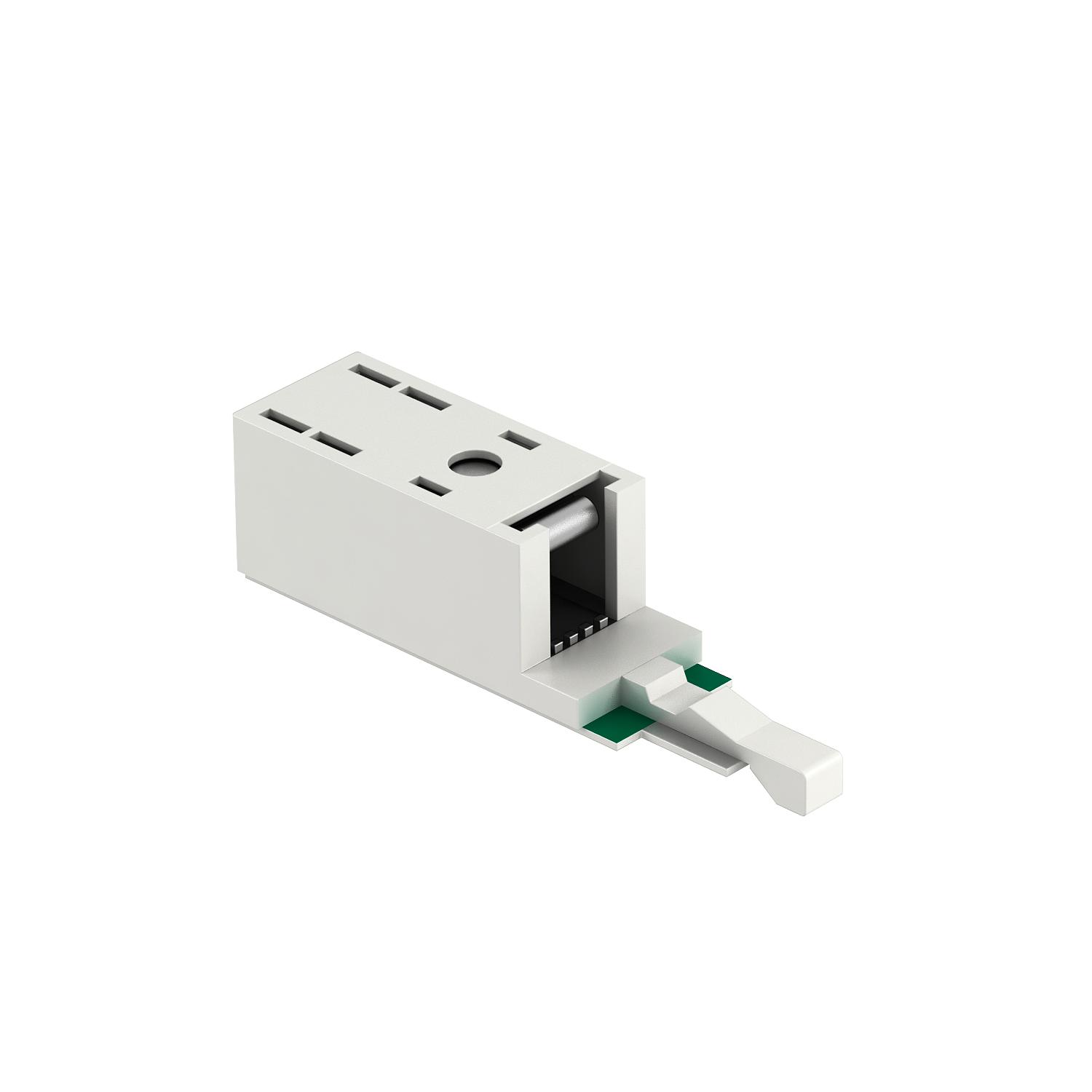

Kombinirana zaštita LSA BF 180

Brt. art. 5084024 | EAN 4012195525370

Brt. art. / Tip	5084024 / LSA-BF-180

Broj polova	2

Izvedba	Osnovna i fina zaštita

Najviši trajni napon AC	120 V

Najviši trajni napon DC	180 V

Utični sustav	sve

Opis proizvoda

Opis proizvoda

LSA osnovna i fina zaštita, za primjenu u mjernim, upravljačkim i regulacijskim sustavima

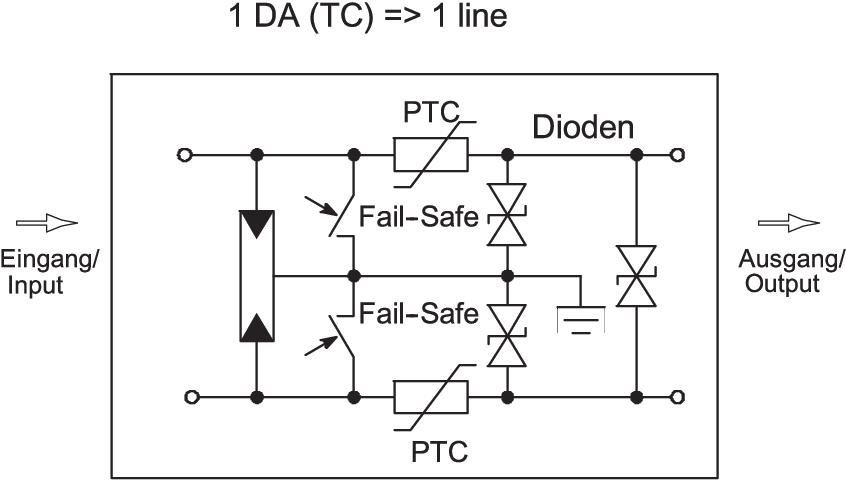

• Osnovna i fina zaštita

• Gruba zaštita s Fail-safe tehnologijom.

• Sa PTC zaštitnim komponentama protiv prevelike struje.

• Maksimalni napon: 180 V

Primjena: izravno na LSA-Plus regletama sa šinom za uzemljenje (npr. OBO LSA-A-LEI (5084 00 8) ili OBO LSA-T-LEI (5084 01 2) te OBO LSA-E (5084 03 2))

Kombinirani zaštitni uređaj za dvostruke žile

Tehnički podaci

Tehnički podaci

Broj polova	2
Dimenzija	180V
Ispitna norma	IEC 61643-21
Izvedba	Osnovna i fina zaštita
Jakost udarne struje žila-zemlja	C2: 5 kV / 2,5 kA (8/20µs)
Jakost udarne struje žila-žila	C2: 5 kV / 2,5 kA (8/20µs)
Kapacitet (žila-zemlja)	< 50 pF
Kapacitet (žila-žila)	< 50 pF
Kategorie	Tip 1+2+3 / D1+C2+C1
LPZ	0→3
Najviši trajni napon AC	120 V
Najviši trajni napon DC	180 V
Nazivna strujna opterećenja AC	0,08 A

Nazivna strujna opterećenja DC	0,12 A
Otpor instalacije	> 1 GΩ
Razina zaštite linija - linija	<300 V
Razina zaštite linija - zemlja	<300 V
Serijski otpor po žili	10 Ω ± 10 %
SPD sukladno IEC 61643-21	Razred I+II+III / D1+C2+C1
Stupanj zaštite	IP20
Temperaturno područje korištenja, maks.	80 °C
Temperaturno područje korištenja, min.	-40 °C
Ukupna nazivna odvodna struja (10/350)	0,5 kA
Ukupna nazivna odvodna struja (8/20)	5 kA
Utični sustav	sve
Vrsta kabela za uređaje za zaštitu od prenapona	Telekomunikacijski vodič
