Keramička stezaljka, jednostruka 2 | 16 | | 400

morepic-1

morepic-2

Keramička stezaljka, jednostruka

Brt. art. 7205706 | EAN 4012196396047

Brt. art. / Tip

Broj steznih mjesta	2

Min. nazivni presjek

Nazivni napon

Opis proizvoda

Opis proizvoda

Keramička stezaljka otporna na visoke temperature, za naknadnu instalaciju u razvodne kutije FireBox T-serije. Ispitano prema HRN EN 60998-2-1:2004.

Tehnički podaci

Tehnički podaci

Broj polova	1
Broj steznih mjesta	2
Broj steznih mjesta po polu	2
Dimenzija	16 mm²
Duljina	15 mm
Izolacijski materijal	Keramika
Izvedba električnog priključka 1	Vijčani priključak
Izvedba električnog priključka 2	Vijčani priključak
Izvedba testirana na eksplozije	ne
Min. nazivni presjek	16 mm²

Min. presjek priključka, puni jednožilni vodič	16 mm²
Nazivna struja	76 A
Nazivni napon	400 V
Potrebna završna pločica	ne
Priključna pozicija	bočno
prozirno	ne
Širina	28 mm
Temperaturno područje korištenja, min.	250 °C
Visina	28 mm

Svi tipovi

Svi tipovi

Tip	Broj steznih mjesta	Min. nazivni presjek	Nazivni napon	Brt. art.	Količina	Min. pak.
TK 06	2	6 mm²	250 V	7205702	Komada	5 Komada
TK 10	2	10 mm²	250 V	7205704	Komada	5 Komada
TK 16	2	16 mm²	400 V	7205706	Komada	5 Komada

Preuzimanja

Podatkovni list TK 16 / 7205706 , 0.29MB , pdf

Priručnik Protupožarna zaštita u elektrotehnici - smjernice za vatrootpornu ugradnju u zgrade , 1.33MB , pdf

Brošura Brošura Stručnjaci , 2.10MB , pdf

Brošura Zwischendeckeninstallationen , 2.70MB , pdf

Katalog Schutzinstallation Brandgeprüfte Verlegesysteme , 19.95MB , pdf

Izjava o sukladnosti TK 16 / 7205706 , 0.16MB , pdf

REACH Izjava o sukladnosti TK 16 / 7205706 , 0.12MB , pdf

Preuzmi

RoHS Izjava o sukladnosti TK 16 / 7205706 , 0.12MB , pdf

Preuzmi

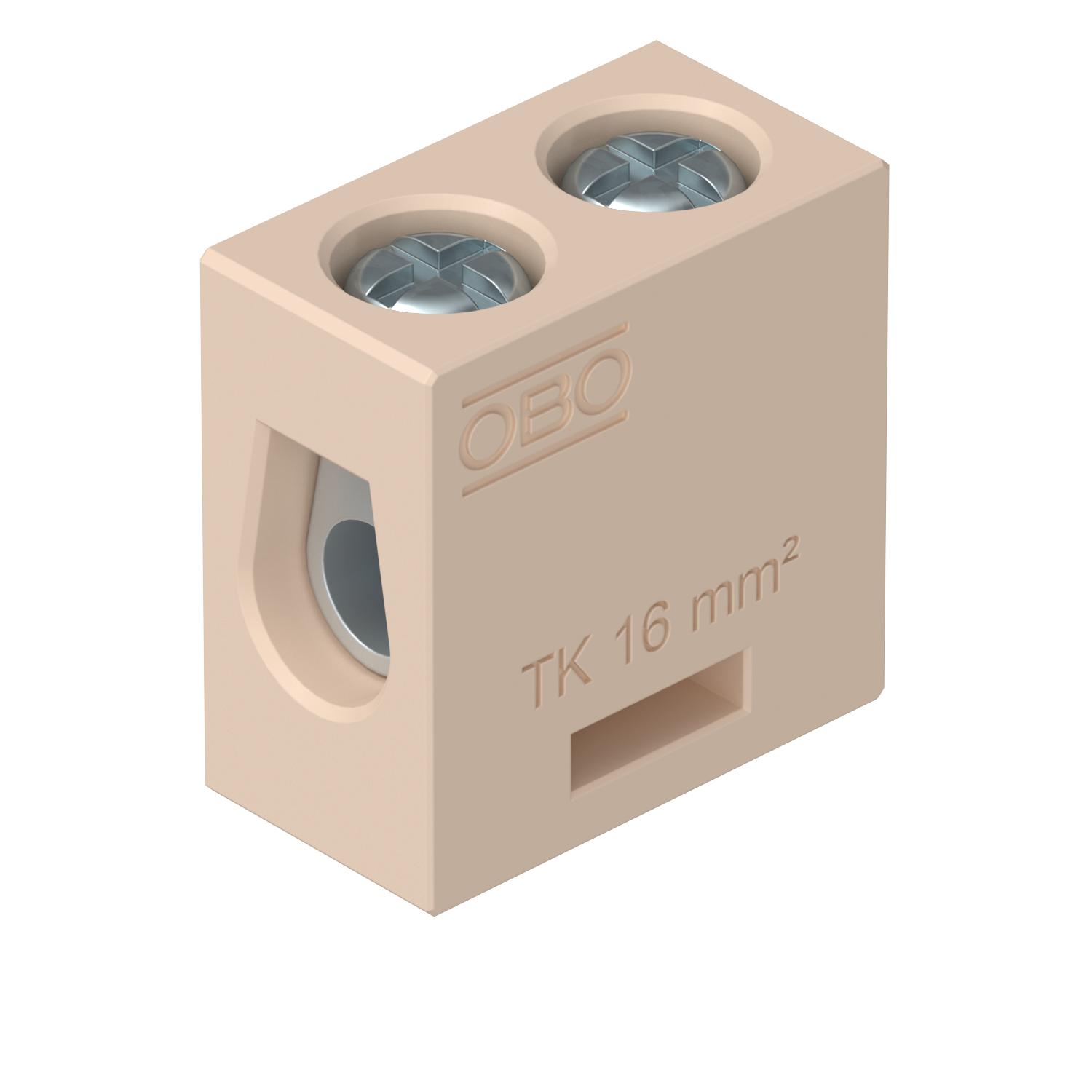

Grafički prikaz proizvoda TK 16 / 7205706, 47.91 kB, jpg

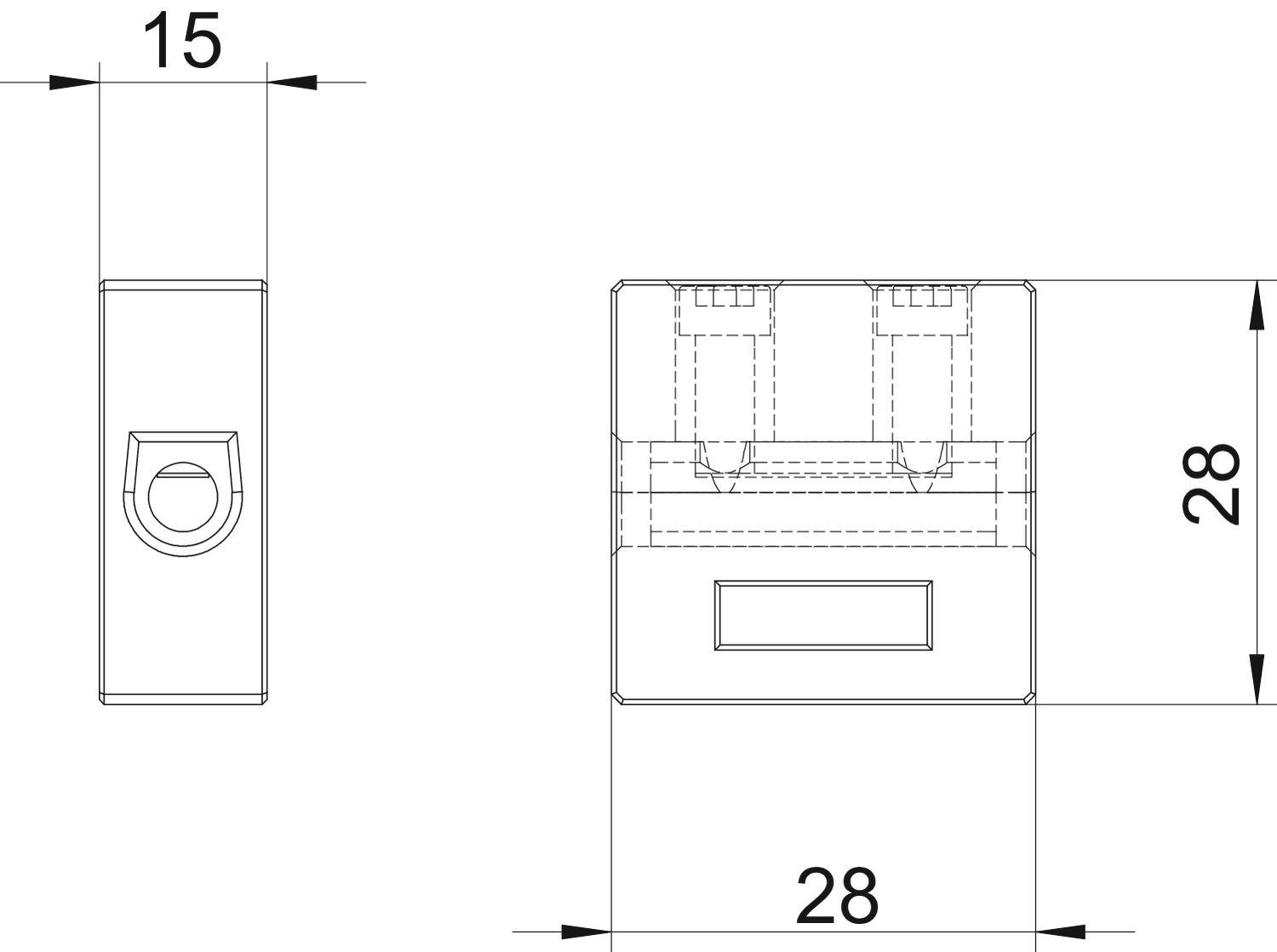

Dimenzionalni crtež TK 16 / 7205706, 58.35 kB, jpg

Za ovaj proizvod nisu dostupni tekstovi za troškovnike
