Kabelske ljestve za velike raspone WKLG 110 FT 6000 | 600 | 2 | ne

Kabelske ljestve za velike raspone WKLG 110 FT

Brt. art. 6311075 | EAN 4012196883578

Brt. art. / Tip

Duljina	6000 mm

Širina

Debljina stranice	2 mm

Očuvanje funkcije	ne

Opis proizvoda

Opis proizvoda

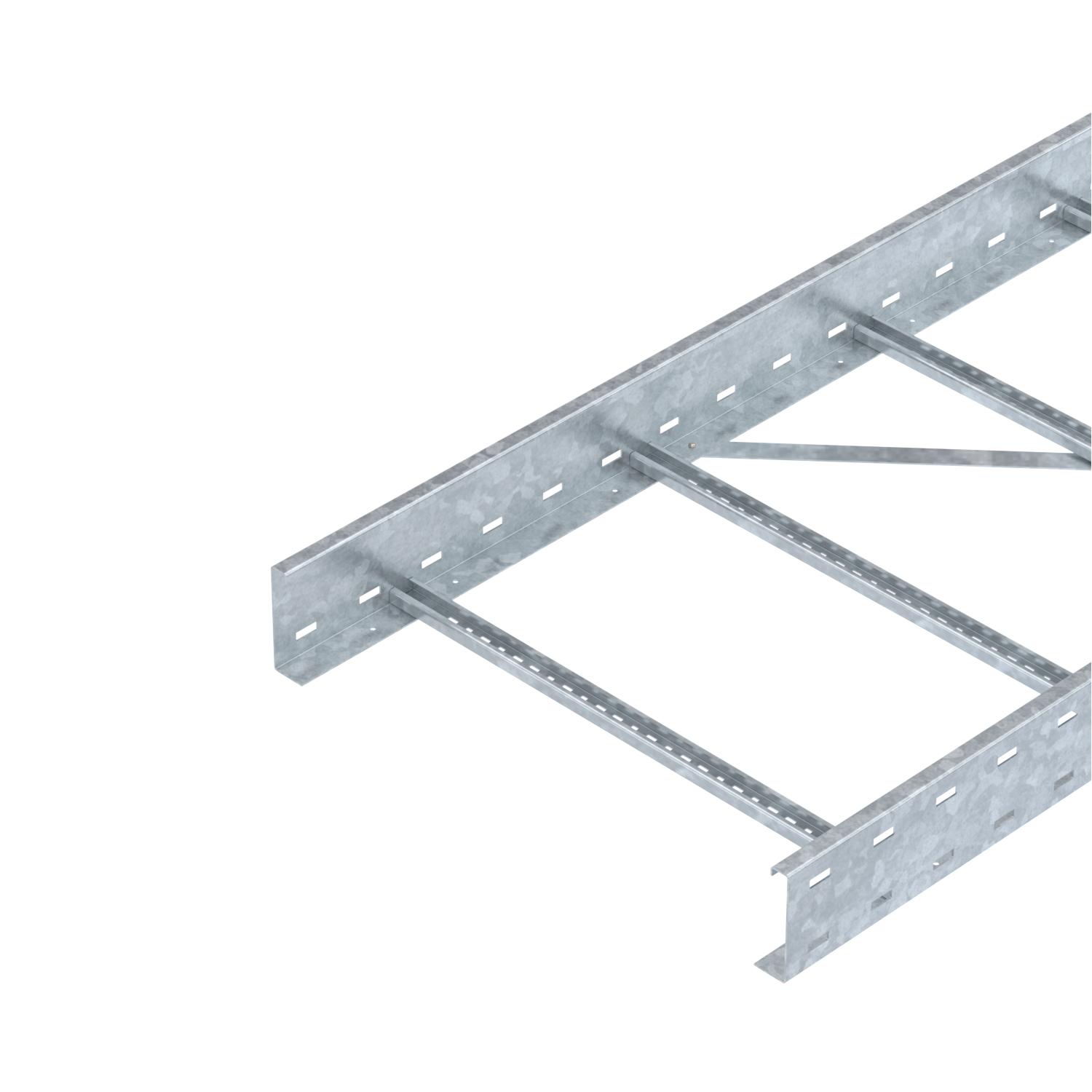

Kabelske ljestve za velike raspone s perforiranim stranicama, visine 110 mm. Pričvršćivanje kabela i vodova obujmicom tipa 2056.

Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	cink
CO₂ otisak (GWP) od kolijevke do vrata	15,461 kg CO₂e / 1 Metar
Debljina stranice	2 mm

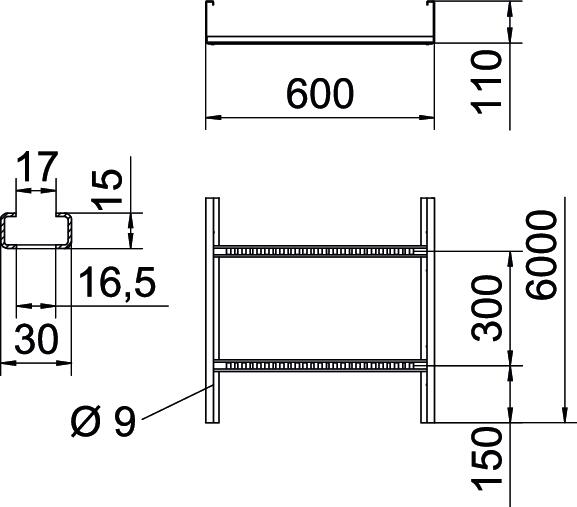

Dimenzija	110x600x6000
Dimenzije	110 x 600
Duljina	6000 ft
Duljina	6000 mm
Izvedba bočne stranice	Profil (otvoren)
Izvedba prečki	Neperforiran profil
Izvedba velikog raspona	da
Korisni presjek	566 cm²
Korisni presjek	56600 mm²
Materijal	Čelik
Mjera B	600 mm

Mjera L	6000 mm
Mjera utora prečke	17,00
Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	ne
Površina	vruće pocinčano
Razmak podupiranja 3,0m	2,9 kN/m
Razmak podupiranja 3,5m	2,48 kN/m
Razmak podupiranja 4,0m	2,1 kN/m
Razmak podupiranja 4,5m	1,78 kN/m
Razmak podupiranja 5,0m	1,5 kN/m
Razmak podupiranja 6,0m	1 kN/m
Razmak podupiranja 7,0m	0,7 kN/m
Širina	600 mm
Visina	110 mm

Tehnički podaci

Dijagram opterećenja kabelskih ljestvi za velike raspone tipa WKLG 110

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Debljina stranice	Očuvanje funkcije	Brt. art.	Količina	Min. pak.
WKLG 1120 FT	6000 mm	200 mm	2 mm	ne	6311059	m	6 m
WKLG 1130 FT	6000 mm	300 mm	2 mm	ne	6311063	m	6 m
WKLG 1140 FT	6000 mm	400 mm	2 mm	ne	6311067	m	6 m
WKLG 1150 FT	6000 mm	500 mm	2 mm	ne	6311071	m	6 m
WKLG 1160 FT	6000 mm	600 mm	2 mm	ne	6311075	m	6 m
