Kabelske ljestve SLCS 110, 3 m C30 FT 3000 | 600 | 2 | ne

Kabelske ljestve SLCS 110, 3 m C30 FT

Brt. art. 6207312 | EAN 4012196431908

Brt. art. / Tip

Duljina	3000 mm

Širina

Debljina stranice	2 mm

Očuvanje funkcije	ne

Opis proizvoda

Opis proizvoda

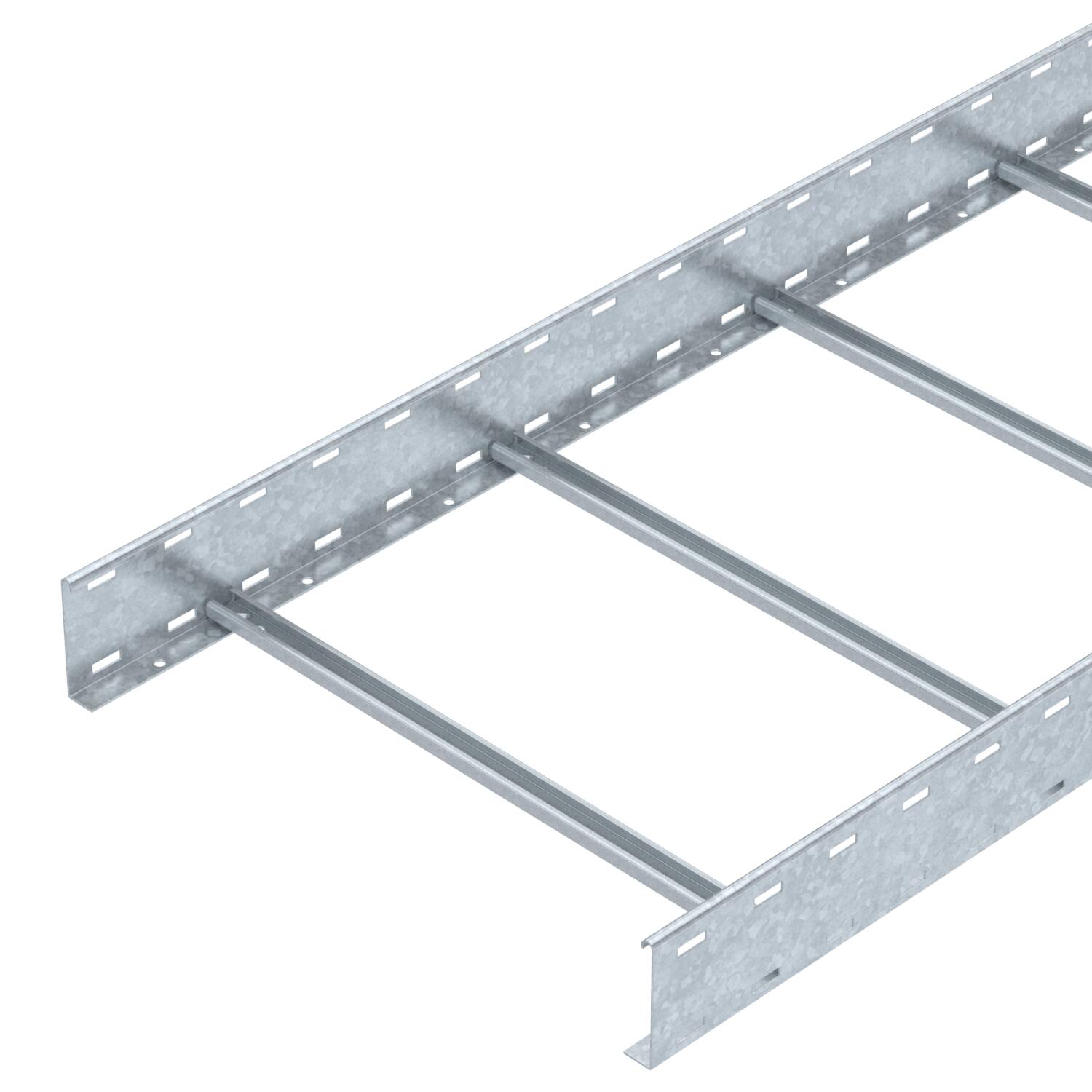

Kabelske ljestve visine 110 mm sa zavarenim, prema gore otvorenim prečkama C-30 profila. Zaobljena bočna stranica služi za ojačanje i kao zaštita rubova. Pričvršćivanje na konzolu izvodi se stezaljkama tipa LKS 40. Dimenzija proreza prečke iznosi 16,5 mm, odgovarajuća obujmica je tip 2056.
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Debljina stranice	2 mm
Dimenzija	110x600x3000
Duljina	3000 ft
Duljina	3000 mm
Izvedba bočne stranice	plosnati profil
Izvedba prečki	Neperforiran profil
Izvedba velikog raspona	ne
Korisni presjek	54000 mm²
Korisni presjek	540 cm²
Materijal	Čelik
Mjera B	600 mm
Mjera utora prečke	17,00
Nehrđajući plemeniti čelik, obrađen	ne

Očuvanje funkcije	ne
Površina	vruće pocinčano
Pričvršćenje prečke	zavareno
Razmak podupiranja 2,0m	4 kN/m
Razmak podupiranja 2,5m	3 kN/m
Razmak podupiranja 3,0m	2,3 kN/m
Razmak podupiranja 3,5m	1,6 kN/m
Razmak podupiranja 4,0m	1 kN/m
Razmak podupiranja 4,5m	0,83 kN/m
Razmak podupiranja 5,0m	0,7 kN/m
Razmak podupiranja 6,0m	0,25 kN/m
Razmak prečki	300 mm
Širina	600 mm
Visina	110 mm

Tehnički podaci

Dijagram opterećenja kabelskih ljestvi tipa SLCS 110

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Debljina stranice	Očuvanje funkcije	Brt. art.	Količina	Min. pak.
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	ne	6207302	m	3 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	ne	6207306	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	ne	6207312	m	3 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Uzdužna spojnica FT	LVG 110 FT	6216548	Komada	10 Komada
Kut 90° 110 FT	LB 90 1160 R3 FT	6225152	Komada	1 Komada
Višefunkcijska spojnica FT	LMFV 1160 FT	6225780	Komada	1 Komada
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
