- Opis proizvoda
-
Opis proizvoda

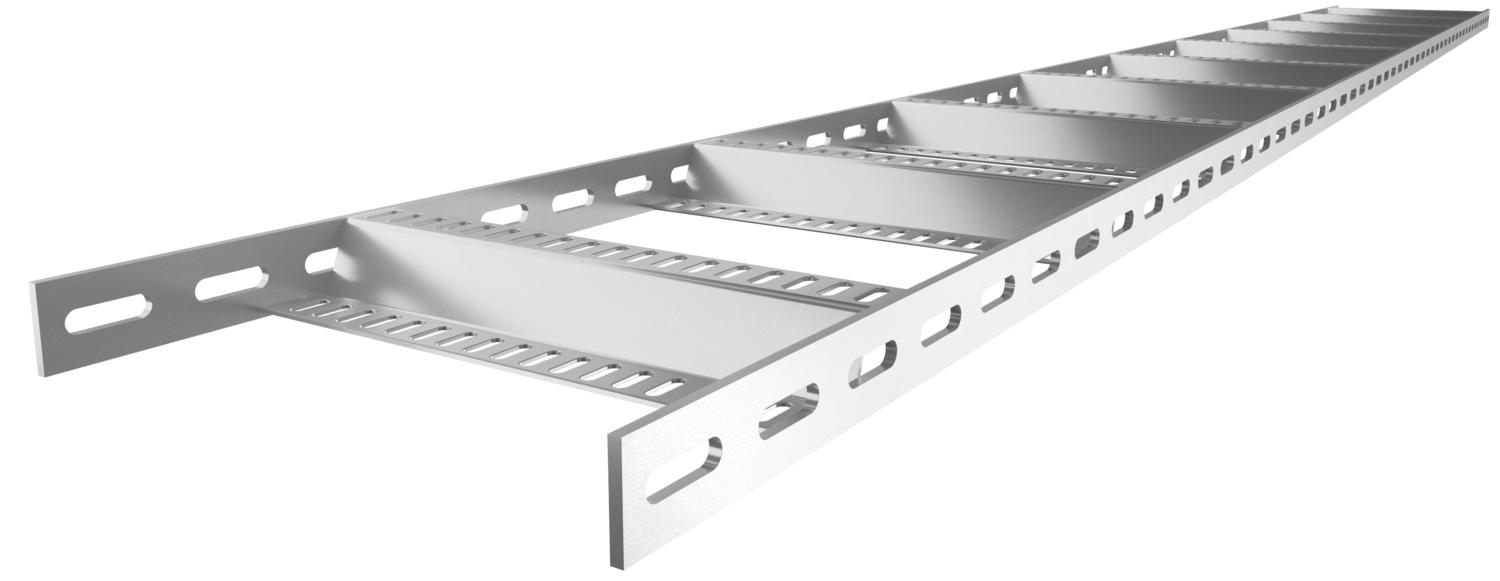

Kabelske ljestve za brodogradnju s perforiranim stranicama visine 40 mm, sa zavarenim perforiranim Z-prečkama.
- Tehnički podaci
-
Tehnički podaci

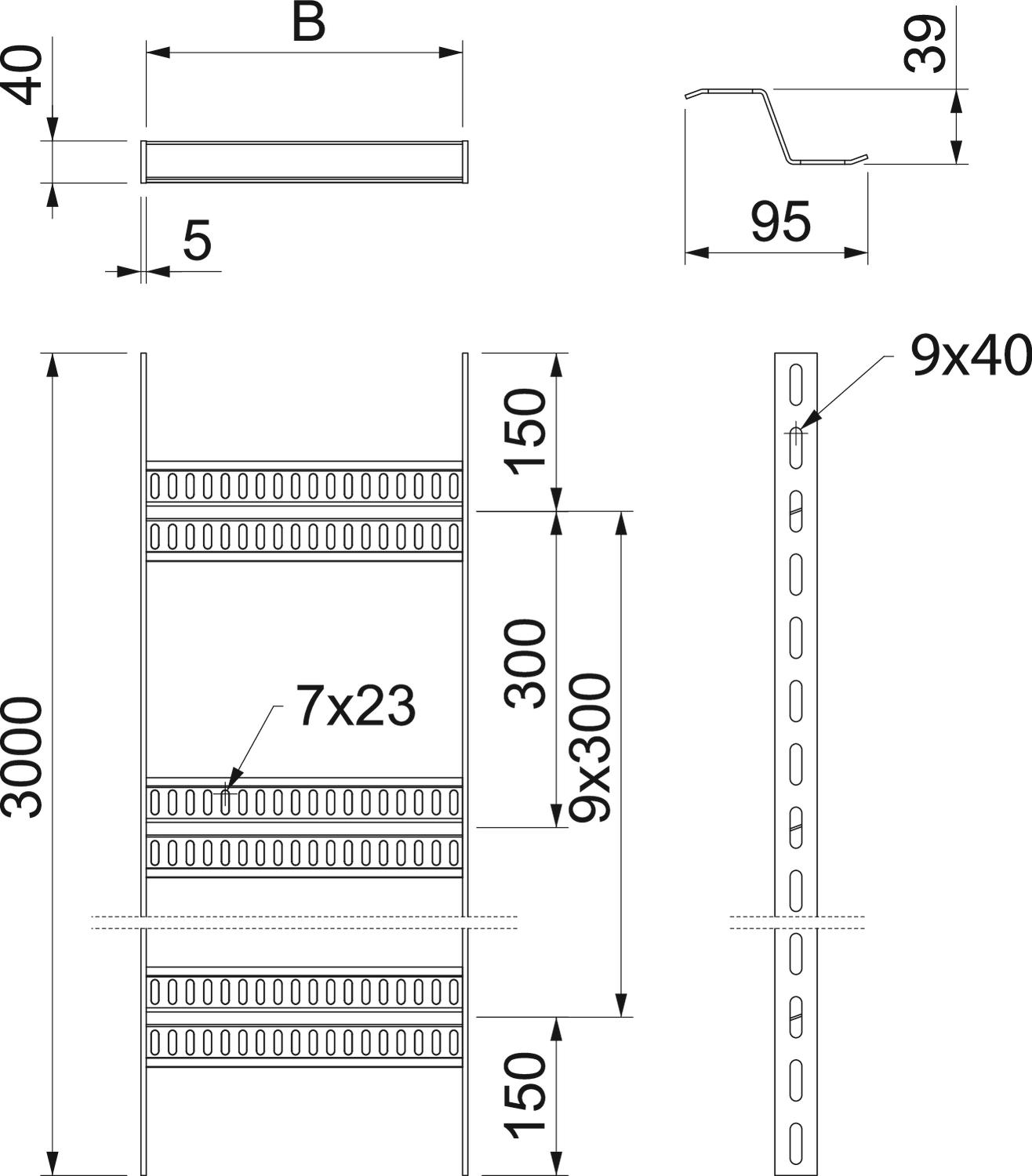

Bočna perforacija da Debljina stranice 5 mm Dimenzija 40x110x3000 Duljina 3000 ft Duljina 3000 mm Izvedba bočne stranice plosnati profil Izvedba prečki Perforiran profil Izvedba velikog raspona ne Materijal Aluminij Mjera B 110 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina bajcano Pričvršćenje prečke zavareno Razmak podupiranja 1,5m 1,4 kN/m Razmak podupiranja 2,0m 0,65 kN/m Razmak podupiranja 2,5m 0,35 kN/m Razmak podupiranja 3,0m 0,2 kN/m Razmak prečki 300 mm Širina 100 mm Visina 40 mm Tehnički podaci
Dijagram opterećenja kabelskih ljestvi tipa SLZ ALU
- Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
- Razmak podupiranja u m
- Savijanje drške u mm kod dopuštenog kN/m
- Krivulja opterećenja kod ispitivanja
- Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
- Krivulja savijanja stranice ovisno o razmaku nosača
- Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Podatkovni list SLZ 100 ALU / 7099772 , 0.32MB , pdfPriručnik KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfIzjava o sukladnosti SLZ 100 ALU / 7099772 , 0.15MB , pdfUpute za montažu General information on the mounting , 2.61MB , pdf
