Kabelske ljestve LG 60, 6 m VS FS 6000 | 500 | 1,5 | ne | Čelik | pocinčano

Kabelske ljestve LG 60, 6 m VS FS

Brt. art. 6208636 | EAN 4012195064305

Brt. art. / Tip

Duljina	6000 mm

Širina

Debljina stranice	1,5 mm

Očuvanje funkcije

Materijal	Čelik

Površina	pocinčano

Opis proizvoda

Opis proizvoda

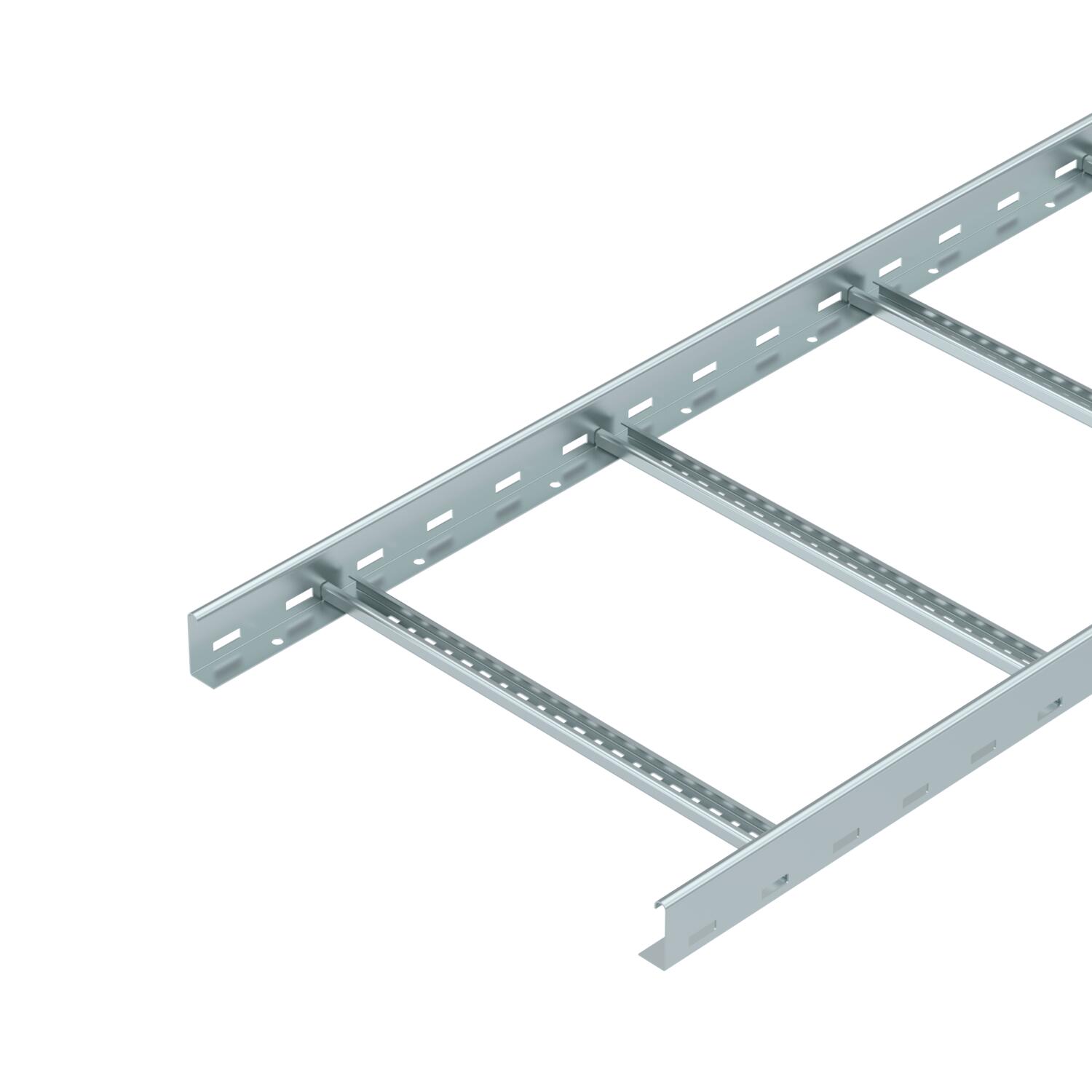

Kabelske ljestve s perforiranim stranicama u visini 60 mm sC-profil prečkama koje su otvorene prema gore (izvedba VS).
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	cink
CO₂ otisak (GWP) od kolijevke do vrata	8,324 kg CO₂e / 1 Metar
Debljina stranice	1,5 mm

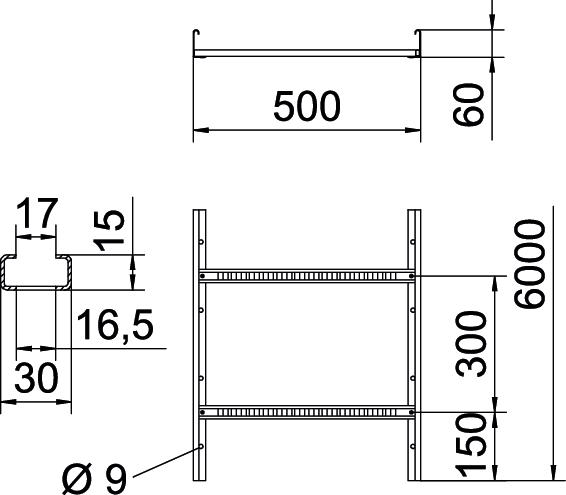

Dimenzija	60x500x6000
Dimenzije	60x500x6000
Duljina	6000 ft
Duljina	6000 mm
Izvedba bočne stranice	plosnati profil
Izvedba prečki	Perforiran profil
Izvedba velikog raspona	ne
Korisni presjek	248 cm²
Korisni presjek	24800 mm²
Materijal	Čelik
Mjera B	500 mm

Mjera utora prečke	16,50
Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	ne
Površina	pocinčano
Pričvršćenje prečke	zakovano
Razmak podupiranja 1,5m	3,1 kN/m
Razmak podupiranja 2,0m	2,25 kN/m
Razmak podupiranja 2,5m	1,5 kN/m
Razmak podupiranja 3,0m	1,1 kN/m
Razmak podupiranja 3,5m	0,75 kN/m
Razmak podupiranja 4,0m	0,45 kN/m
Razmak prečki	300 mm
Širina	500 mm
Visina	60 mm

Tehnički podaci

Dijagram opterećenja kabelskih ljestvi tipa LG 60 VS

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Debljina stranice	Očuvanje funkcije	Materijal	Površina	Brt. art.	Količina	Min. pak.
LG 620 VS 6 FS	6000 mm	200 mm	1,5 mm	da	Čelik	pocinčano	6208627	m	6 m
LG 630 VS 6 FS	6000 mm	300 mm	1,5 mm	da	Čelik	pocinčano	6208630	m	6 m
LG 640 VS 6 FS	6000 mm	400 mm	1,5 mm	da	Čelik	pocinčano	6208633	m	6 m
LG 650 VS 6 FS	6000 mm	500 mm	1,5 mm	ne	Čelik	pocinčano	6208636	m	6 m
LG 660 VS 6 FS	6000 mm	600 mm	1,5 mm	ne	Čelik	pocinčano	6208639	m	6 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Poklopac sa zasunom	DRL 500 FS	6052509	m	3 m

Pribor za montažu

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Pregrada 45 FS	TSG 45 FS	6062033	m	3 m
Pričvrsnica za pričvršćenje pregrade	KS KL A2	6062284	Komada	30 Komada
Uzdužna spojnica FS	LVG 60 FS	6208840	Komada	10 Komada
Zaštitna kapica 60	SKH 60 OR	6222537	Par	40 Par
Višefunkcijska spojnica FS	LMFV 650 FS	6225716	Komada	1 Komada
