- Opis proizvoda
-
Opis proizvoda

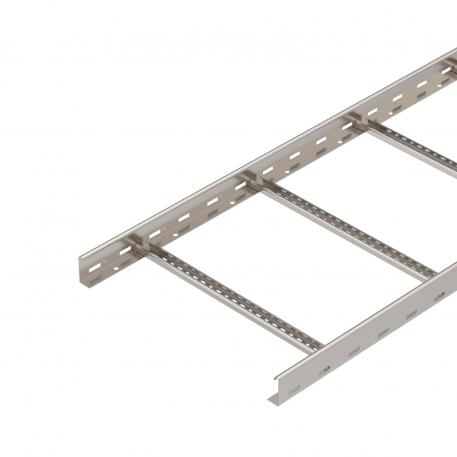

Kabelske ljestve s perforiranim stranicama u visini 60 mm sC-profil prečkama koje su otvorene prema gore (izvedba VS).
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.
- Tehnički podaci
-
Tehnički podaci
Bočna perforacija da Debljina stranice 1,5 mm Dimenzija 60x500x6000 Dimenzije 60x500x6000 Duljina 6000 mm Duljina 6000 ft Izvedba bočne stranice plosnati profil Izvedba prečki Perforiran profil Izvedba velikog raspona ne Korisni presjek 248 cm² Korisni presjek 24800 mm² Materijal Nehrđajući čelik 1.4301 Mjera B 500 mm Mjera utora prečke 16,50 Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina površina naknadno obrađena Pričvršćenje prečke zakovano Razmak podupiranja 1,5m 3,1 kN/m Razmak podupiranja 2,0m 2,25 kN/m Razmak podupiranja 2,5m 1,5 kN/m Razmak podupiranja 3,0m 1,1 kN/m Razmak podupiranja 3,5m 0,75 kN/m Razmak podupiranja 4,0m 0,45 kN/m Razmak prečki 300 mm Širina 500 mm Visina 60 mm Tehnički podaci
Dijagram opterećenja kabelskih ljestvi tipa LG 60 VS
- Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
- Razmak podupiranja u m
- Savijanje drške u mm kod dopuštenog kN/m
- Krivulja opterećenja kod ispitivanja
- Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
- Krivulja savijanja stranice ovisno o razmaku nosača
- Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Podatkovni list LG 650 VS6 A2 / 6208709 , 0.27MB , pdfPriručnik KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfIzjava o sukladnosti LG 650 VS6 A2 / 6208709 , 0.15MB , pdfUK Izjava o sukladnosti LG 650 VS6 A2 / 6208709 , 0.09MB , pdfREACH Izjava o sukladnosti LG 650 VS6 A2 / 6208709 , 0.12MB , pdfRoHS Izjava o sukladnosti LG 650 VS6 A2 / 6208709 , 0.12MB , pdfIzjava o zaštiti okoliša Umweltproduktdeklaration (EPD) , 1.48MB , pdfUpute za montažu Upute za montažu sustava kabelskih ljestvi , 6.45MB , pdfUpute za montažu General information on the mounting , 2.61MB , pdf
