Kabelske ljestve LG 110, 3 m VS FT 3000 | 200 | 1,5 | ne | Čelik | vruće pocinčano

Kabelske ljestve LG 110, 3 m VS FT

Brt. art. 6216423 | EAN 4012195065210

Brt. art. / Tip

Duljina	3000 mm

Širina

Debljina stranice	1,5 mm

Očuvanje funkcije	ne

Materijal	Čelik

Površina	vruće pocinčano

Opis proizvoda

Opis proizvoda

Kabelske ljestve s perforiranim stranicama u visini 110 mm s C-profil prečkama koje su otvorene prema gore
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	cink
CO₂ otisak (GWP) od kolijevke do vrata	8,9759 kg CO₂e / 1 Metar
Debljina stranice	1,5 mm

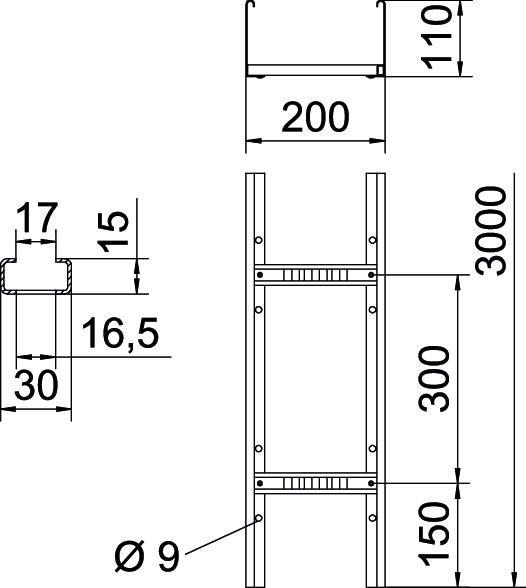

Dimenzija	110x200x3000
Dimenzije	110x200x3000
Duljina	3000 mm
Izvedba bočne stranice	plosnati profil
Izvedba prečki	Perforiran profil
Izvedba velikog raspona	ne
Korisni presjek	18800 mm²
Korisni presjek	188 cm²
Materijal	Čelik
Mjera B	200 mm
Mjera utora prečke	16,50

Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	ne
Površina	vruće pocinčano
Pričvršćenje prečke	zakovano
Razmak podupiranja 2,0m	3,1 kN/m
Razmak podupiranja 2,5m	2 kN/m
Razmak podupiranja 3,0m	1,4 kN/m
Razmak podupiranja 3,5m	0,9 kN/m
Razmak podupiranja 4,0m	0,65 kN/m
Razmak podupiranja 4,5m	0,5 kN/m
Razmak podupiranja 5,0m	0,5 kN/m
Razmak prečki	300 mm
Širina	200 mm
Visina	110 mm

Tehnički podaci

Dijagram opterećenja kabelskih ljestvi tipa LG 110 VS

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Debljina stranice	Očuvanje funkcije	Materijal	Površina	Brt. art.	Količina	Min. pak.
LG 112 VS 3 FT	3000 mm	200 mm	1,5 mm	ne	Čelik	vruće pocinčano	6216423	m	3 m
LG 113 VS 3 FT	3000 mm	300 mm	1,5 mm	ne	Čelik	vruće pocinčano	6216426	m	3 m
LG 114 VS 3 FT	3000 mm	400 mm	1,5 mm	ne	Čelik	vruće pocinčano	6216429	m	3 m
LG 115 VS 3 FT	3000 mm	500 mm	1,5 mm	ne	Čelik	vruće pocinčano	6216432	m	3 m
LG 116 VS 3 FT	3000 mm	600 mm	1,5 mm	ne	Čelik	vruće pocinčano	6216435	m	3 m
