Kabelske ljestve LCIS110, 6 m, C30 FT 6000 | 400 | 1,5 | ne

Kabelske ljestve LCIS110, 6 m, C30 FT

Brt. art. 6209824 | EAN 4012196431656

Brt. art. / Tip

Duljina	6000 mm

Širina

Debljina stranice	1,5 mm

Očuvanje funkcije	ne

Opis proizvoda

Opis proizvoda

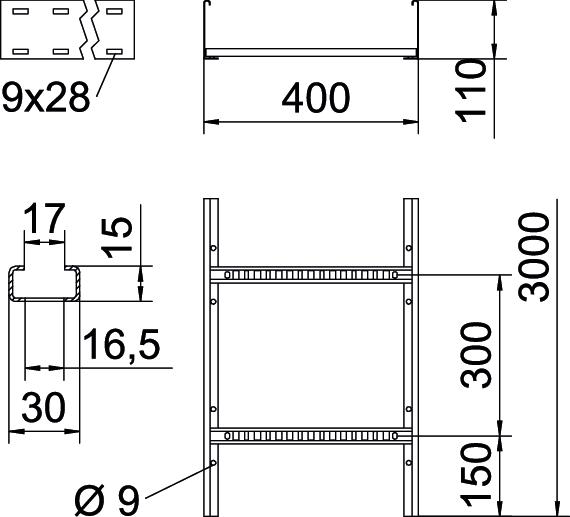

Kabelske ljestve visine 110 mm sa zavarenim, prema gore otvorenim prečkama od profila C30. Zaobljena bočna stranica služi za ojačanje i kao zaštita rubova. Pričvršćivanje na konzolu izvodi se stezaljkama tipa LKS 40. Dimenzija proreza prečke iznosi 16,5 mm, odgovarajuća obujmica je tip 2056.
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	cink
CO₂ otisak (GWP) od kolijevke do vrata	10,182 kg CO₂e / 1 Metar
Debljina stranice	1,5 mm
Dimenzija	110x400x6000
Duljina	6000 mm
Duljina	6000 ft
Izvedba bočne stranice	plosnati profil
Izvedba prečki	Perforiran profil
Izvedba velikog raspona	ne
Korisni presjek	360 cm²
Korisni presjek	36000 mm²
Materijal	Čelik
Mjera B	400 mm

Mjera utora prečke	16,50
Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	ne
Površina	vruće pocinčano
Pričvršćenje prečke	zavareno
Razmak podupiranja 2,0m	3 kN/m
Razmak podupiranja 2,5m	2 kN/m
Razmak podupiranja 3,0m	1,4 kN/m
Razmak podupiranja 3,5m	1,05 kN/m
Razmak podupiranja 4,0m	0,8 kN/m
Razmak prečki	300 mm
Širina	400 mm
Visina	110 mm

Tehnički podaci

Dijagram opterećenja kabelskih ljestvi tipa LCIS 110

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Debljina stranice	Očuvanje funkcije	Brt. art.	Količina	Min. pak.
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	ne	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	ne	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	ne	6209824	m	6 m
LCIS 1145 6 FT	6000 mm	450 mm	1,5 mm	ne	6209825	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	ne	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	ne	6209828	m	6 m
