Kabelske ljestve LCIS 60, 3 m, C30 FT 3000 | 200 | 1,5 | ne

Kabelske ljestve LCIS 60, 3 m, C30 FT

Brt. art. 6209721 | EAN 4012196431731

Brt. art. / Tip

Duljina	3000 mm

Širina

Debljina stranice	1,5 mm

Očuvanje funkcije	ne

Opis proizvoda

Opis proizvoda

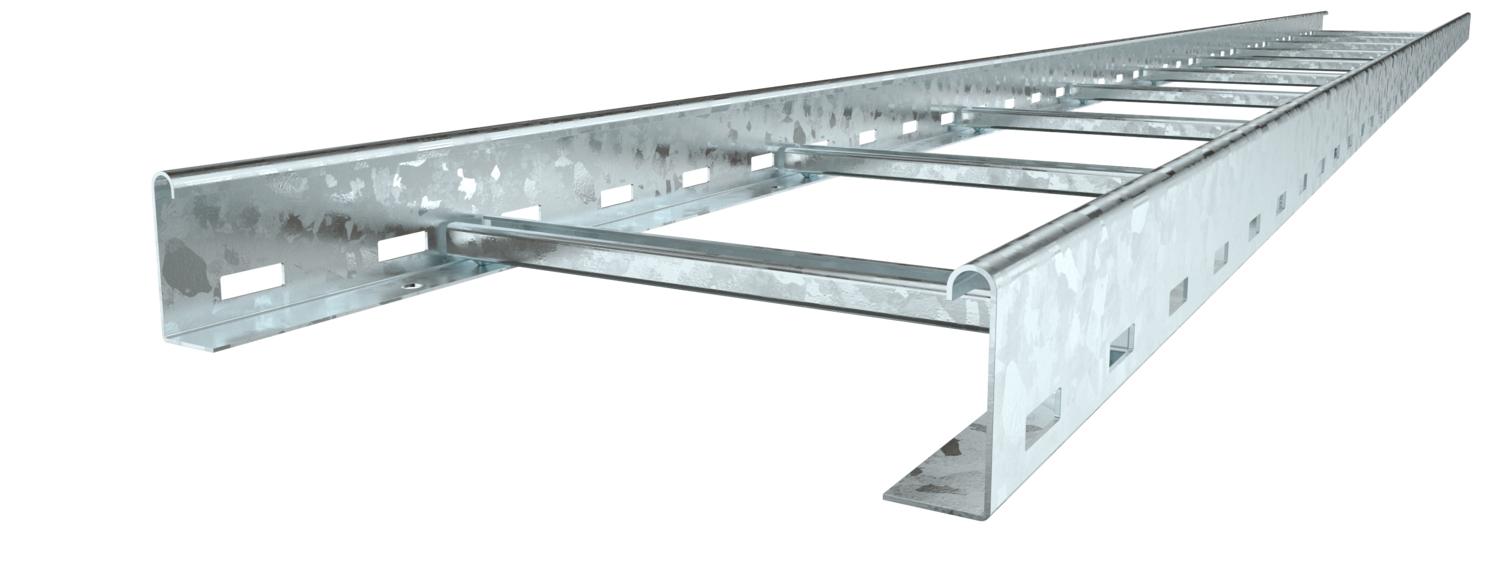

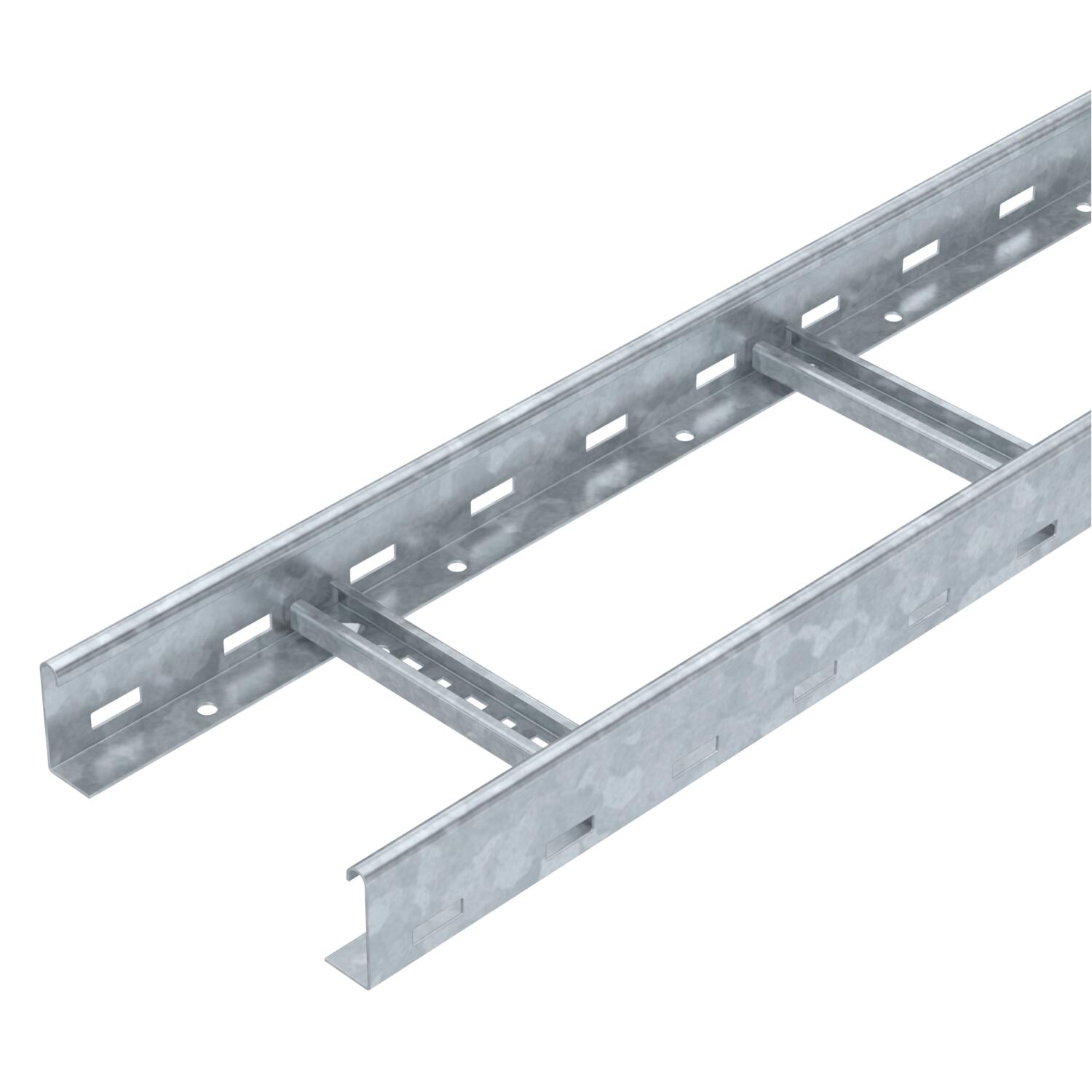

Kabelske ljestve visine 60 mm sa zavarenim, prema gore otvorenim prečkama od profila C30. Zaobljena bočna stranica služi za ojačanje i kao zaštita rubova. Pričvršćivanje na konzolu izvodi se stezaljkama tipa LKS 40. Dimenzija proreza prečke iznosi 16,5 mm, odgovarajuća obujmica je tip BS-H....
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Debljina stranice	1,5 mm

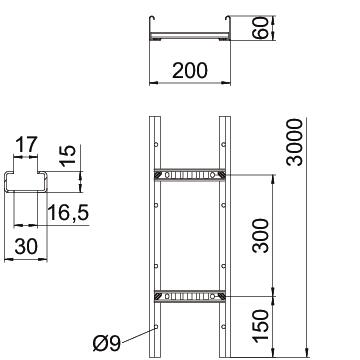

Dimenzija	60x200x3000
Duljina	3000 ft
Duljina	3000 mm
Izvedba bočne stranice	plosnati profil
Izvedba prečki	Perforiran profil
Izvedba velikog raspona	ne
Korisni presjek	8000 mm²
Korisni presjek	80 cm²
Materijal	Čelik
Mjera B	200 mm
Mjera utora prečke	17,00

Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	ne
Površina	vruće pocinčano
Pričvršćenje prečke	zavareno
Razmak podupiranja 1,5m	3,3 kN/m
Razmak podupiranja 2,0m	2 kN/m
Razmak podupiranja 2,5m	1,3 kN/m
Razmak podupiranja 3,0m	1 kN/m
Razmak podupiranja 3,5m	0,78 kN/m
Razmak podupiranja 4,0m	0,4 kN/m
Razmak prečki	300 mm
Širina	200 mm
Visina	60 mm

Tehnički podaci

Dijagram opterećenja kabelskih ljestvi tipa LCIS 60

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Debljina stranice	Očuvanje funkcije	Brt. art.	Količina	Min. pak.
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	ne	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	ne	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	ne	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	ne	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	ne	6209729	m	3 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Uzdužna spojnica FT	LVG 60 FT	6208843	Komada	10 Komada
Kut 90° 60 FT	LB 90 620 R3 FT	6225062	Komada	1 Komada
Višefunkcijska spojnica FT	LMFV 620 FT	6225730	Komada	1 Komada
Pregrada 45 DD	TSG 45 DD	6062321	m	3 m
