Kabelska uvodnica s maticom
Brt. art. 7205660 | EAN 4012196028238
- Opis proizvoda
-
Opis proizvodaKabelska uvodnica s metričkim navojem prema IEC 423 s montiranom maticom.
Za posebne zahtjeve u pogledu nepropusnosti. Rasterećenje, zaštita od zakretanja i nepropusnost u cijelom području zatezanja. Brtveni prsten od polikloroprena/akrilnitrilbutadin kaučuka. Naoštrena brtvena usnica na međukomadu, nije potreban brtveni prsten s navojem.
VDE-ispitano prema DIN EN 50262, stupanj zaštite IP 68 pri 5 bar 1 h.
Za očuvanje električne funkcije sukladno HRN DIN 4102 dio 12 u kombinaciji sa zatvorenim razvodnim kutijama FireBox T-serije.
Boja: pastelno-narančasta.
- Tehnički podaci
-
Tehnički podaci

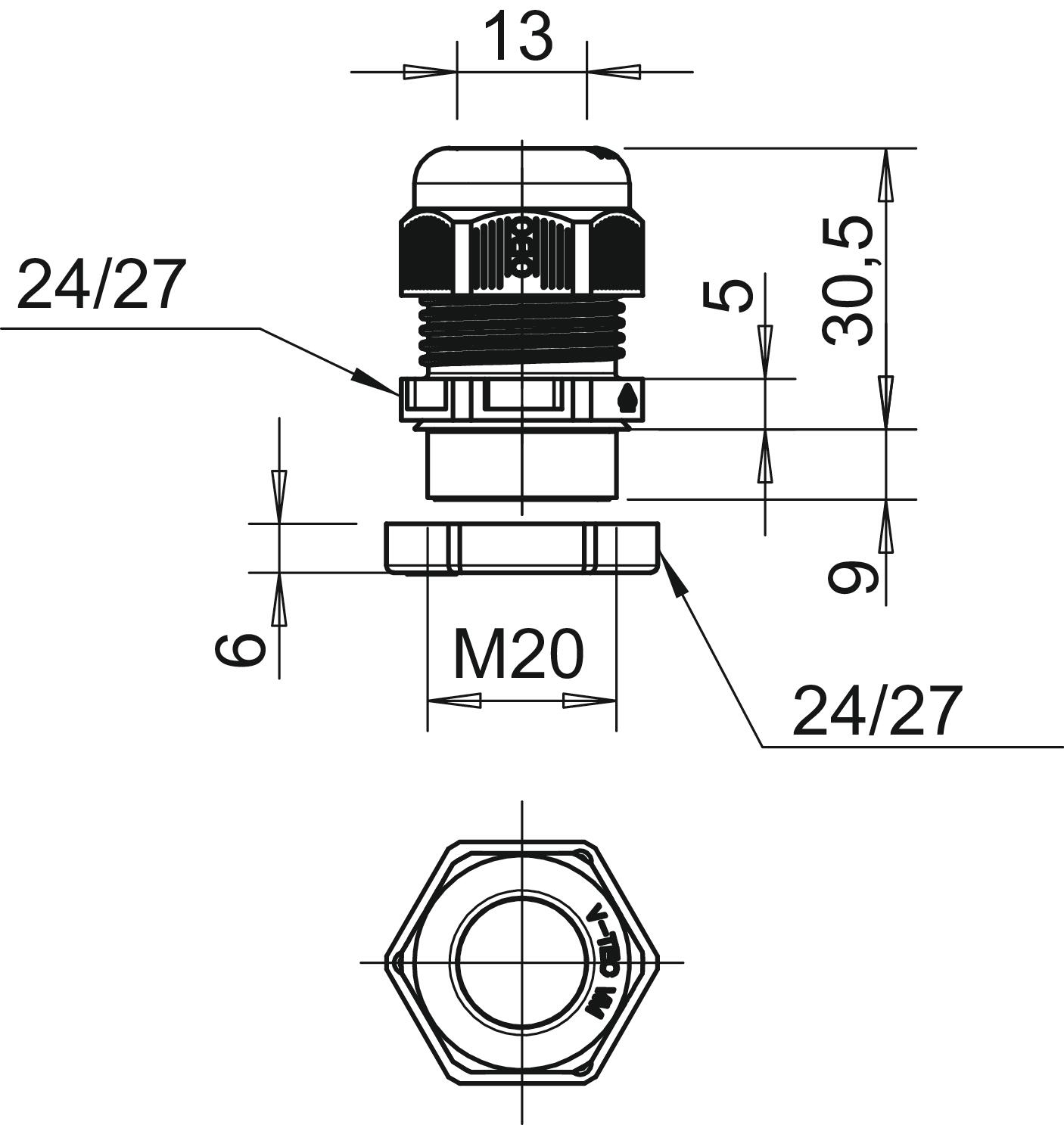

bez halogena da Boja narančasta; RAL 2003 Dimenzija L maks. 30,5 mm Dimenzija L min. 23,5 mm Dimenzija M20 Djeljiva kabelska uvodnica ne Duljina navoja 9 mm Kabelska uvodnica za plosnati kabel ne Materijal Poliamid Mjera e 27 mm Mjera E1 (mm) 27 mm Mjera E2 27 mm Mjera G M20 x 1,5 mm Mjera L1 9 mm Mjera L2 5 mm Mjera L3 6 mm Mogućnost rasterećenja da Navoj M20 x 1,5 Navojni uspon 1,5 mm Nepropusno područje D, maks. 13 mm Nepropusno područje D, min. 6 mm Nestabilan zakretni moment 3,8 Nm ojačano staklenim vlaknima ne otporno na udarce ne S protumaticom da Širina ključa 24 Širina ključa 1 24 mm Širina ključa 2 24 mm Stupanj zaštite IP68 Temperaturno područje korištenja, maks. 65 °C Temperaturno područje korištenja, min. -20 °C vatrootporan prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 650°C Višestruka brtva ne Vrsta navoja metrički Za Ex-područje bez za EX-područje plin bez za EX-područje prašina bez Zaštita od savijanja ne - Svi tipovi
- Preuzimanja
-
Podatkovni list V-TEC VM20+ OR / 7205660 , 0.18MB , pdfEU izjava o sukladnosti V-TEC VM20+ OR / 7205660 , 0.16MB , pdfREACH Izjava o sukladnosti V-TEC VM20+ OR / 7205660 , 0.12MB , pdfRoHS Izjava o sukladnosti V-TEC VM20+ OR / 7205660 , 0.12MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
