Kabelska uvodnica, EMC, opružni kontakt, metrički navoj, niklana | | M50 x 1,5 | ne |

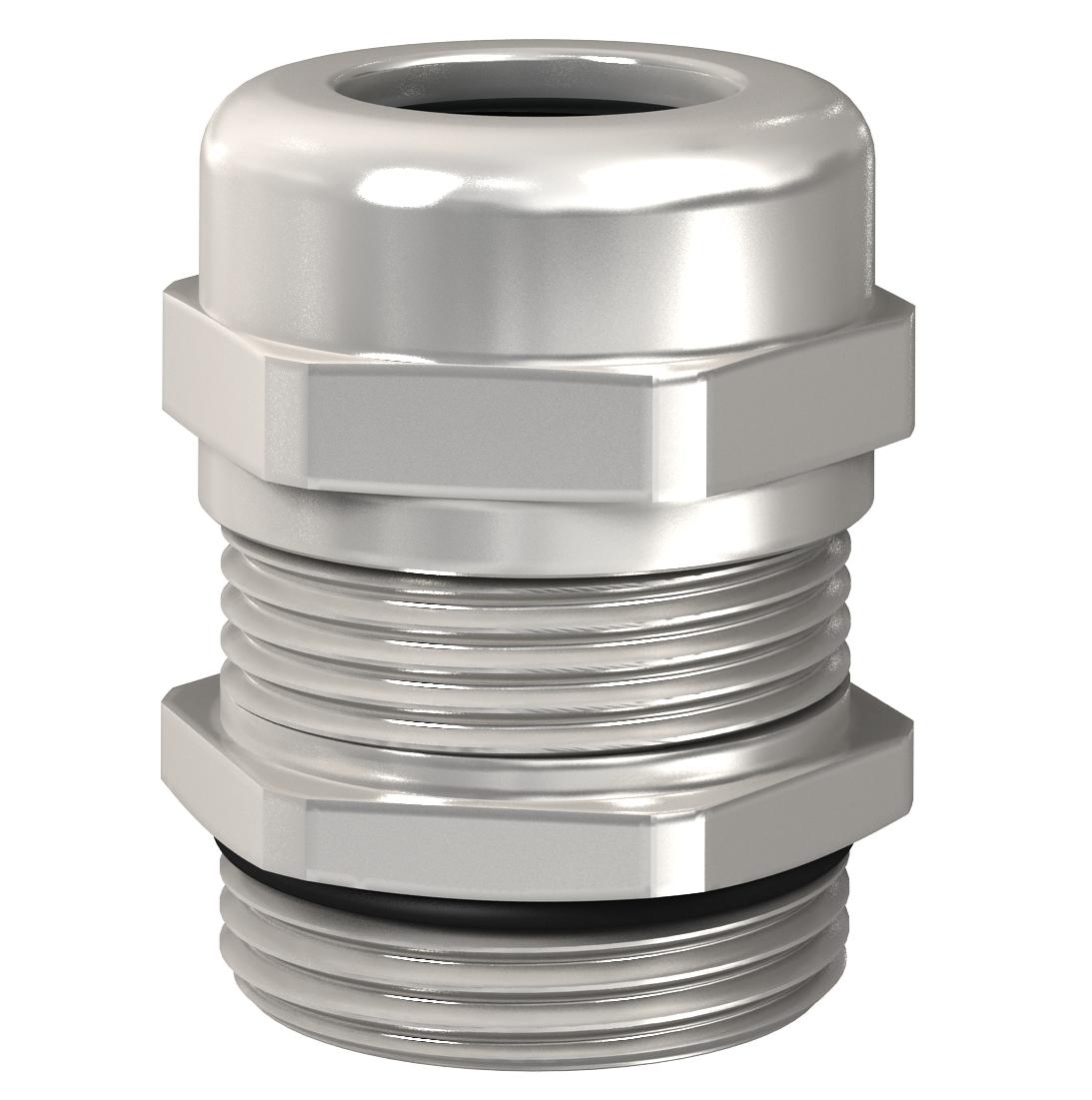

Kabelska uvodnica, EMC, opružni kontakt, metrički navoj, niklana

Brt. art. 2086185 | EAN 4012195655541

Brt. art. / Tip

Navoj

Višestruka brtva	ne

Opis proizvoda

Opis proizvoda

S EMV priključnim navojem prema IEC 423, robusna kabelska uvodnica s maticom za posebne zahtjeve u pogledu nepropusnosti. Kontakt između uvodnice i oplete vrši se preko kontaktne opruge. Rasterećenje, zaštita od zakretanja i nepropusnost u cijelom području zatezanja. Brtveni prsten od neoprena. Stezni umetak od poliamida. S unaprijed montiranim O-prstenom na priključnom navoju, VDE ispitano prema DIN EN 50262, stupanj zaštite IP68 pri 5 bar / 1 h.

-

Tehnički podaci

Tehnički podaci

bez halogena	ne
CO₂ otisak (GWP) od kolijevke do vrata	0,4084 kg CO₂e / 1 Komad
Dimenzija	M50
Duljina	55 mm
Duljina navoja	9 mm
Izvedba	ravno
Kabelska uvodnica za plosnati kabel	ne
Materijal	mjed
Mjera D1	24 mm
Mjera e	60 mm
Mjera G	M50x1,5 mm
Mjera L	40,5 mm
Mjera L1	9 mm
Mjera L2	4,5 mm
Mjera L3	21 mm
Mogućnost rasterećenja	da
Navoj	M50 x 1,5

Nepropusno područje D, maks.	35 mm
Nepropusno područje D, min.	24 mm
ojačano staklenim vlaknima	ne
otporno na udarce	ne
Površina	niklano
S protumaticom	ne
Širina	60 mm
Širina ključa	55
Stupanj zaštite	IP68
Temperaturno područje korištenja, maks.	100 °C
Temperaturno područje korištenja, min.	-20 °C
Višestruka brtva	ne
Visina	49,5 mm
Vrsta brtve	Brtveni prsten
Za Ex-područje	bez
Zaštita od savijanja	ne

Svi tipovi

Svi tipovi

Tip	Navoj	Višestruka brtva	Brt. art.	Količina	Min. pak.
V-TEC VM16 EMV-K	M16 x 1,5	ne	2086165	Komada	50 Komada
V-TEC VM20 EMV-K	M20 x 1,5	ne	2086169	Komada	25 Komada
V-TEC VM25 EMV-K	M25 x 1,5	ne	2086173	Komada	25 Komada
V-TEC VM32 EMV-K	M32 x 1,5	ne	2086177	Komada	20 Komada
V-TEC VM40 EMV-K	M40 x 1,5	ne	2086181	Komada	5 Komada
V-TEC VM50 EMV-K	M50 x 1,5	ne	2086185	Komada	5 Komada
V-TEC VM63 EMV-K	M63 x 1,5	ne	2086189	Komada	5 Komada
