Kabelska polica velikog raspona WKSG 110 FS

Brt. art. / Tip

Očuvanje funkcije	ne

Duljina	6000 mm

Širina

Debljina lima	2 mm

Opis proizvoda

Opis proizvoda

Kabelske police za velike raspone, perforirane, visina stranice 110 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.

Tehnički podaci

Bočna perforacija	da
Boja	cink
CO₂ otisak (GWP) od kolijevke do vrata	17,3239 kg CO₂e / 1 Metar
Debljina lima	2 mm
Dimenzija	110x200x6000
Dimenzije	200 x 110
Duljina	6000 mm
Izvedba spojnice	bez spojnice
Izvedba velikog raspona	da
Korisna dužina	6000 mm
Korisni presjek	20200 mm²
Korisni presjek	202 cm²
Magnetske zaštite bez poklopca	20 dB
Materijal	Čelik
Mjera B	200 mm
Mjera H	10 mm
Mjera L	6000 mm

Montažna perforacija u podu	da
Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	ne
Površina	pocinčano
Razmak podupiranja 3,0m	2,5 kN/m
Razmak podupiranja 3,5m	2,01 kN/m
Razmak podupiranja 4,0m	1,6 kN/m
Razmak podupiranja 4,5m	1,32 kN/m
Razmak podupiranja 5,0m	1,1 kN/m
Razmak podupiranja 6,0m	0,75 kN/m
Razmak podupiranja 7,0m	0,45 kN/m
Razmak podupiranja 8,0m	0,2 kN/m
Širina	200 mm
Visina	110 mm
Vrsta spoja sustava nosača kabela	navijano
Zaštita od elektromagnetskog zračenja s poklopcem	50 dB

Tehnički podaci

Svi tipovi

Tip	Očuvanje funkcije	Duljina	Širina	Debljina lima	Brt. art.	Količina	Min. pak.
WKSG 120 FS	ne	6000 mm	200 mm	2 mm	6098111	m	6 m
WKSG 130 FS	ne	6000 mm	300 mm	2 mm	6098115	m	6 m
WKSG 140 FS	ne	6000 mm	400 mm	2 mm	6098119	m	6 m
WKSG 150 FS	ne	6000 mm	500 mm	2 mm	6098123	m	6 m
WKSG 160 FS	ne	6000 mm	600 mm	2 mm	6098127	m	6 m

Pribor

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Uzdužna spojnica FS	WRVL 110 FS	6091164	Komada	2 Komada

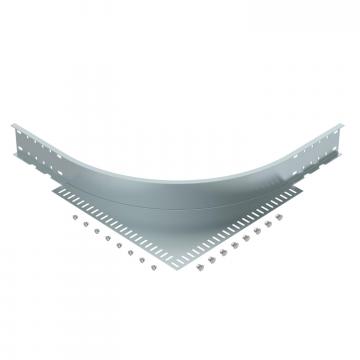

Kut 90° 110 FS	WRB 90 120 FS	6098304	Komada	1 Komada
Poklopac	WDRL 1116 20 FS	6227422	m	3 m
Pregrada 85 FS	TSG 85 FS	6062114	m	3 m
Spojnica dna kanala s pripadajućim vijcima	SSLB 200 FS	7070213	Komada	20 Komada
