Kabelska polica SKSU 60 FS 3000 | 500 | 1,5 | ne | Čelik | pocinčano

Kabelska polica SKSU 60 FS

Brt. art. 6063241 | EAN 4012196063857

Brt. art. / Tip

Duljina	3000 mm

Širina

Debljina lima	1,5 mm

Očuvanje funkcije	ne

Materijal	Čelik

Površina	pocinčano

Opis proizvoda

Opis proizvoda

SKS 60 = kabelske police za velika opterećenja, neperforirane, visine 60 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.

Tehnički podaci

Tehnički podaci

Bočna perforacija	ne
Boja	cink
CO₂ otisak (GWP) od kolijevke do vrata	19,752 kg CO₂e / 1 Metar
Debljina lima	1,5 mm
Debljina lima	0,06 in
Dimenzija	60x500x3000
Dimenzije	60 x 500
Duljina	10 ft
Duljina	3000 mm
Izvedba spojnice	bez spojnice
Izvedba velikog raspona	ne
Korisni presjek	29800 mm²
Korisni presjek	298 cm²
Materijal	Čelik
Mjera B	500 mm
Montažna perforacija u podu	ne

NATO šablona za bušenje	ne
Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	ne
Površina	pocinčano
Razmak podupiranja 1,5m	2,6 kN/m
Razmak podupiranja 2,0m	1,9 kN/m
Razmak podupiranja 2,5m	1,1 kN/m
Razmak podupiranja 3,0m	0,55 kN/m
S poklopcem	ne
Širina	500 mm
Širina	20 in
Tip ispitivanja opterećenja prema IEC 61537	Tip II
Visina	60 mm
Visina	2 in
Vrsta spoja sustava nosača kabela	navijano

Tehnički podaci

Dijagram opterećenja kabelske police tipa SKSU 60

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Debljina lima	Očuvanje funkcije	Materijal	Površina	Brt. art.	Količina	Min. pak.
SKSU 650 FS	3000 mm	500 mm	1,5 mm	ne	Čelik	pocinčano	6063241	m	3 m
SKSU 640 FS	3000 mm	400 mm	1,5 mm	ne	Čelik	pocinčano	6063950	m	3 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Uzdužna spojnica FS	RLVK 60 FS	6067093	Komada	10 Komada

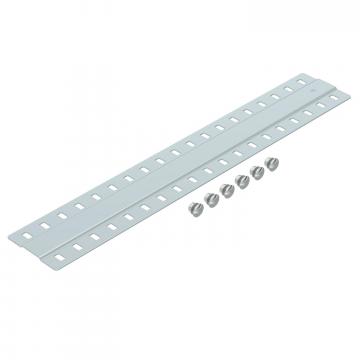

Spojnica dna kanala s pripadajućim vijcima	SSLB 500 FS	7070225	Komada	20 Komada
Kut 45° 60 FS	RB 45 650 FS	6036110	Komada	1 Komada
Luk 90° 60 F	RB 90 650 FS	6036570	Komada	1 Komada
Luk s podesivim kutom 60 FS	RB W 650 FS	6037110	Komada	1 Komada
Dogradni-razdjelni element 60 FS	RAA 650 FS	6042121	Komada	1 Komada
T-element 60 FS	RT 650 FS	6038110	Komada	1 Komada
Križanje 60 FS	RK 650 FS	7027319	Komada	1 Komada
Poklopac sa zasunom	DRL 500 FS	6052509	m	3 m
Pregrada 60 FS	TSG 60 FS	6062068	m	3 m
