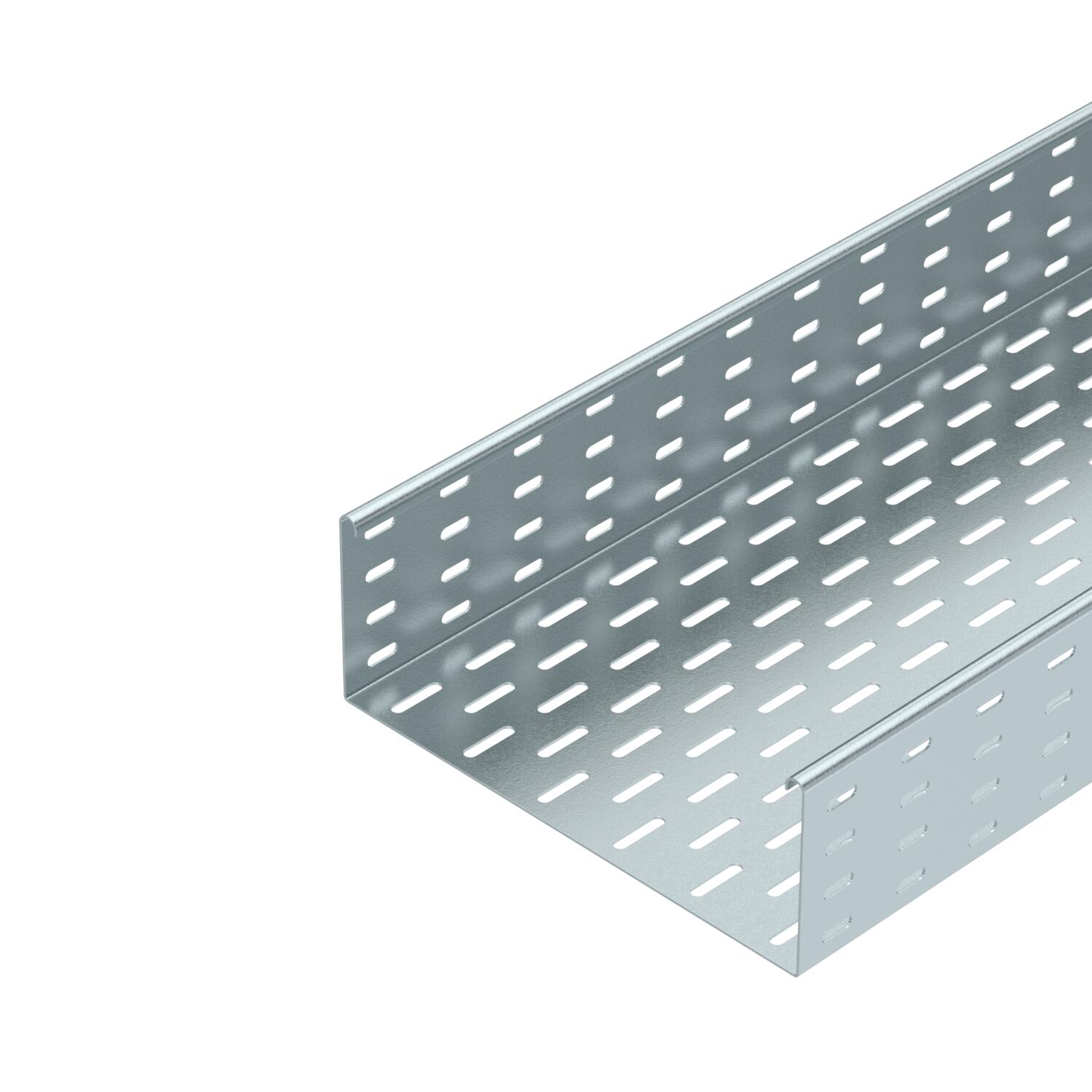

Kabelska polica SKS 110 FS

Brt. art. / Tip

Duljina	3000 mm

Širina

Debljina lima	1,5 mm

Očuvanje funkcije	ne

Materijal	Čelik

Površina	pocinčano

Opis proizvoda

Opis proizvoda

SKS 110 = kabelske police za velika opterećenja visine 110 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.

Tehnički podaci

Bočna perforacija	da
Boja	cink
CO₂ otisak (GWP) od kolijevke do vrata	15,393 kg CO₂e / 1 Metar
Debljina lima	0,06 in
Debljina lima	1,5 mm
Dimenzija	110x300x3000
Dimenzije	110 x 300
Duljina	10 ft
Duljina	3000 mm
Izvedba spojnice	isporučena spojnica
Izvedba velikog raspona	ne
Korisni presjek	32800 mm²
Korisni presjek	328 cm²
Maß W	300 mm
Materijal	Čelik
Mjera B	300 mm
Montažna perforacija u podu	da
NATO šablona za bušenje	ne

Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	ne
Površina	pocinčano
Pribor za isporuku	Uzdužna spojnica RLVL 110
Razmak podupiranja 1,5m	3 kN/m
Razmak podupiranja 2,0m	2,4 kN/m
Razmak podupiranja 2,5m	1,76 kN/m
Razmak podupiranja 3,0m	1,2 kN/m
Razmak podupiranja 3,5m	0,84 kN/m
Razmak podupiranja 4,0m	0,8 kN/m
S poklopcem	ne
Širina	12 in
Širina	300 mm
Tip ispitivanja opterećenja prema IEC 61537	Tip II
Visina	4 in
Visina	110 mm
Vrsta spoja sustava nosača kabela	navijano

Tehnički podaci

Svi tipovi

Tip	Duljina	Širina	Debljina lima	Očuvanje funkcije	Materijal	Površina	Brt. art.	Količina	Min. pak.
SKS 110 FS	3000 mm	100 mm	1,5 mm	ne	Čelik	pocinčano	6061109	m	3 m
SKS 120 FS	3000 mm	200 mm	1,5 mm	ne	Čelik	pocinčano	6061206	m	3 m
SKS 130 FS	3000 mm	300 mm	1,5 mm	ne	Čelik	pocinčano	6061303	m	3 m
SKS 140 FS	3000 mm	400 mm	1,5 mm	ne	Čelik	pocinčano	6061400	m	3 m

Pribor

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Uzdužna i kutna spojnica 110 FS	RLVL 110 FS	6067131	Komada	10 Komada
Spojnica dna kanala s pripadajućim vijcima	SSLB 300 FS	7070217	Komada	20 Komada
Luk od 45° 110 FS	RB 45 130 FS	6036304	Komada	1 Komada
Luk od 90° 110 FS	RB 90 130 FS	6036806	Komada	1 Komada
Dogradni razdjelni element 110 FS	RAA 130 FS	6042157	Komada	1 Komada
T-razdjelni element 110 FS	RT 130 FS	6038306	Komada	1 Komada
Križni element 110 FS	RK 130 FS	7027355	Komada	1 Komada
Poklopac sa zasunom	DRL 300 FS	6052304	m	3 m
Pregrada 110 FS	TSG 110 FS	6062122	m	3 m
Kut 90° 110 FS	RB 90 130 FS	7001932	Komada	1 Komada
