Kabelska polica RKS-Magic® FT 3050 | 300 | 60 | 1 | da | cink | Čelik | vruće pocinčano

Kabelska polica RKS-Magic® FT

Brt. art. 6047655 | EAN 4012195903949

Brt. art. / Tip

Duljina	3050 mm

Širina

Visina	60 mm

Debljina lima	1 mm

Očuvanje funkcije

Boja	cink

Materijal	Čelik

Površina	vruće pocinčano

Opis proizvoda

Opis proizvoda

Kabelska polica s integriranim sustavom za brzo pričvršćivanje. Korisna dužina kabelske police iznosi 3.000 mm.

Kabelska polica s perforiranim stranicama 7 x 20 mm za instalaciju dodatnih elemenata.

Perforacija za direktno ovješenje pomoću navojne šipke promjera 11 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	cink
CO₂ otisak (GWP) od kolijevke do vrata	8,3173 kg CO₂e / 1 Metar
Debljina lima	0,03 in
Debljina lima	1 mm
Dimenzija	60x300x3050
Duljina	3050 mm
Duljina	10 ft
Izvedba spojnice	integrirana spojnica
Izvedba velikog raspona	ne
Korisna dužina	3000 mm
Korisni presjek	17800 mm²
Korisni presjek	178 cm²
Magnetske zaštite bez poklopca	20 dB
Materijal	Čelik
Mjera B	300 mm
Mjera t	100 mm
Mjera x	200 mm
Mjera y	250 mm
Montažna perforacija u podu	da

NATO šablona za bušenje	ne
Nehrđajući plemeniti čelik, obrađen	ne
NEMA razred opterećenja	8AA
Očuvanje funkcije	da
Perforacijom za pričvršćivanje	1,00
Površina	vruće pocinčano
Razmak podupiranja 1,0m	1,2 kN/m
Razmak podupiranja 1,5m	0,9 kN/m
Razmak podupiranja 2,0m	0,6 kN/m
Razmak podupiranja 2,5m	0,4 kN/m
S poklopcem	ne
Širina	12 in
Širina	300 mm
Tip ispitivanja opterećenja prema IEC 61537	Tip II
Visina	2 in
Visina	60 mm
Vrsta spoja sustava nosača kabela	Pričvršćivanje klik-sustavom
Zaštita od elektromagnetskog zračenja s poklopcem	50 dB
Zaštita od požara	Održavanje funkcionalnosti nosive konstrukcije za određene kabele

Tehnički podaci

Dijagram opterećenja kabelske police tipa RKSM 60

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Visina	Debljina lima	Očuvanje funkcije	Boja	Materijal	Površina	Brt. art.	Količina	Min. pak.
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	da	cink	Čelik	vruće pocinčano	6047612	m	3 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	da	cink	Čelik	vruće pocinčano	6047631	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	da	cink	Čelik	vruće pocinčano	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	da	cink	Čelik	vruće pocinčano	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	da	cink	Čelik	vruće pocinčano	6047690	m	3 m
RKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	ne	cink	Čelik	vruće pocinčano	6047720	m	3 m
RKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	ne	cink	Čelik	vruće pocinčano	6047736	m	3 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Poklopac za zasunom FT	DRL 300 FT	6051383	m	3 m
Kut 45° 60 FT	RB 45 630 FT	6036136	Komada	1 Komada
Luk od 90° 60 FT	RB 90 630 FT	6036596	Komada	1 Komada
Luk s podesivim kutom 60 FT	RB W 630 FT	6037126	Komada	1 Komada
Dogradni-razdjelni element 60 FT	RAA 630 FT	6042217	Komada	1 Komada
T-element 60 FT	RT 630 FT	6038136	Komada	1 Komada
Križni element 60 FT	RK 630 FT	7027415	Komada	1 Komada
Poklopac sa zasunima DD	DRL 300 DD	6052712	m	3 m
Pregrada 60 DD	TSG 60 DD	6062327	m	3 m

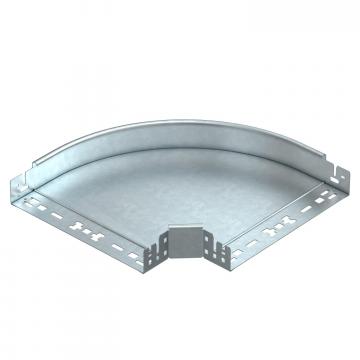

Kut 90° Magic 60 FT	RBM 90 630 FT	6041156	Komada	1 Komada
