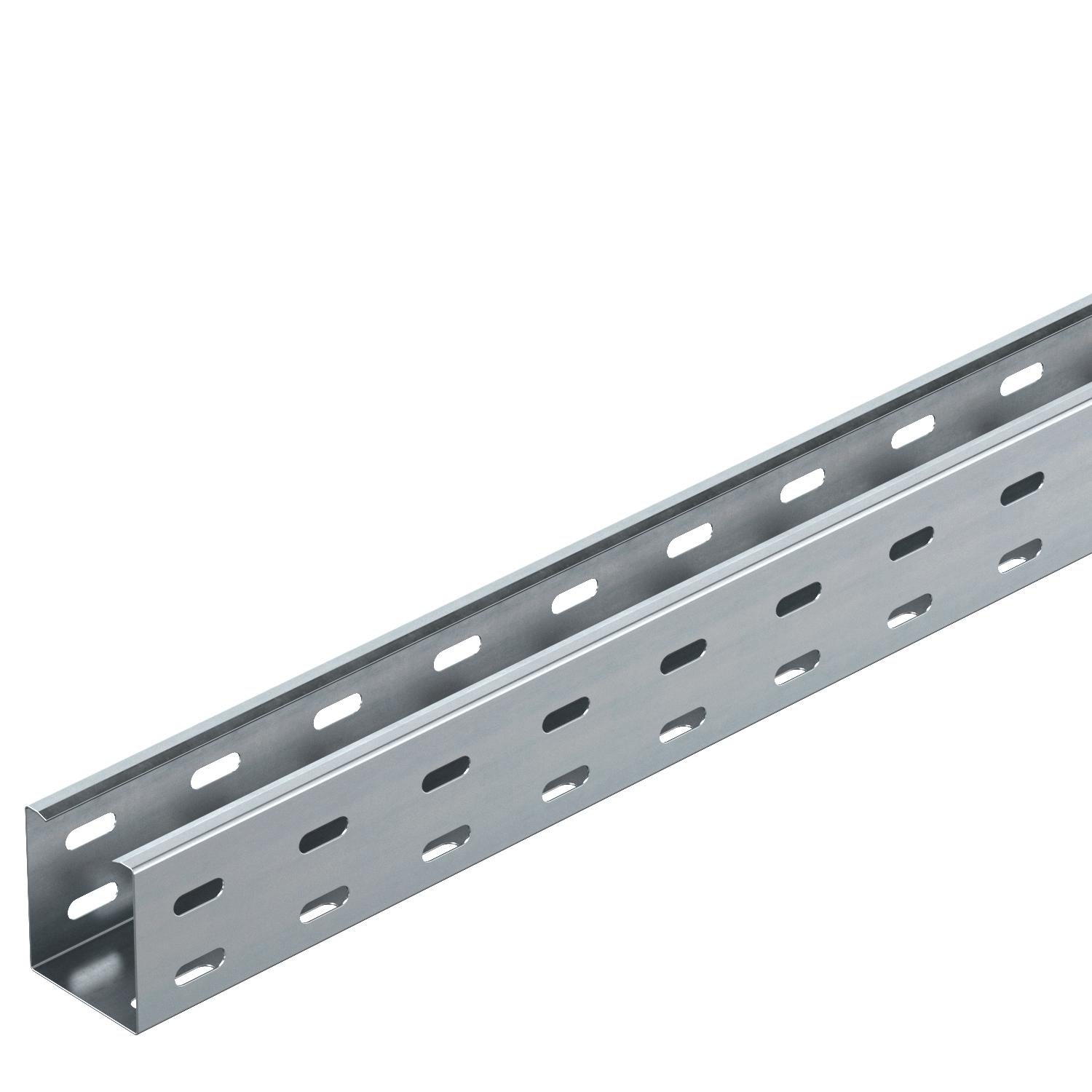

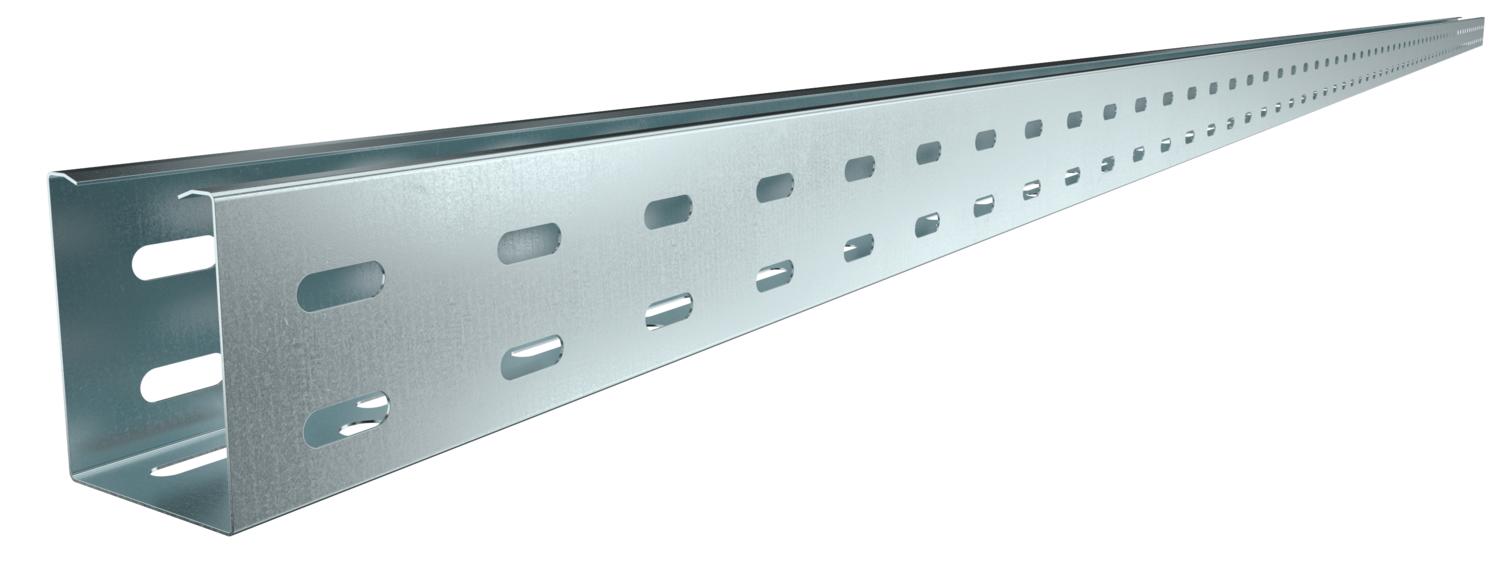

Kabelska polica RKS 60 FS perforirana
Brt. art. 6047600 | EAN 4012196662159
- Opis proizvoda
-
Opis proizvodaRKS 60 = sustavi racionalnih kabelskih polica visine 60 mm (podni lim neudubljen).
Odgovarajući poklopac s zasunima: tip AZDMD 50.
-
- Tehnički podaci
-
Tehnički podaci
Bočna perforacija da Boja cink CO₂ otisak (GWP) od kolijevke do vrata 2,407 kg CO₂e / 1 Metar Debljina lima 0,75 mm Dimenzija 60x50x3000 Dimenzije 60x50 Duljina 3000 mm Izvedba spojnice bez spojnice Izvedba velikog raspona ne Korisni presjek 3000 mm² Korisni presjek 30 cm² Materijal Čelik Mjera L 3000 mm Montažna perforacija u podu da NATO šablona za bušenje ne Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Perforacijom za pričvršćivanje 7x32 Površina pocinčano Razmak podupiranja 1,0m 2 kN/m Razmak podupiranja 1,5m 0,8 kN/m Razmak podupiranja 2,0m 0,5 kN/m Razmak podupiranja 2,5m 0,35 kN/m Razmak podupiranja 3,0m 0,15 kN/m S poklopcem ne Širina 50 mm Tip ispitivanja opterećenja prema IEC 61537 Tip II Visina 60 mm Vrsta spoja sustava nosača kabela navijano Tehnički podaci
Dijagram opterećenja kabelske police tipa RKS 60 neudubljen
-
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
-
Razmak podupiranja u m
-
Savijanje drške u mm kod dopuštenog kN/m
-
Krivulja opterećenja kod ispitivanja
-
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
-
Krivulja savijanja stranice ovisno o razmaku nosača
-
- Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Uzdužna spojnica FS
RLVK 60 FS 6067093 10 Komada

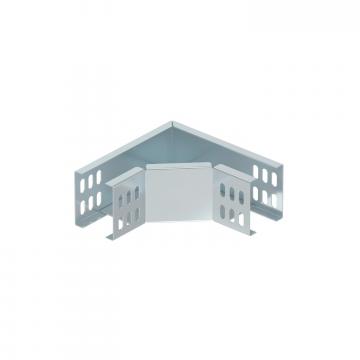

Kut 90° 60 FS
RB 90 605 FS 7124430 1 Komada
Poklopac sa zasunom
AZDMD 50 FS 6080138 3 m - Preuzimanja
-
