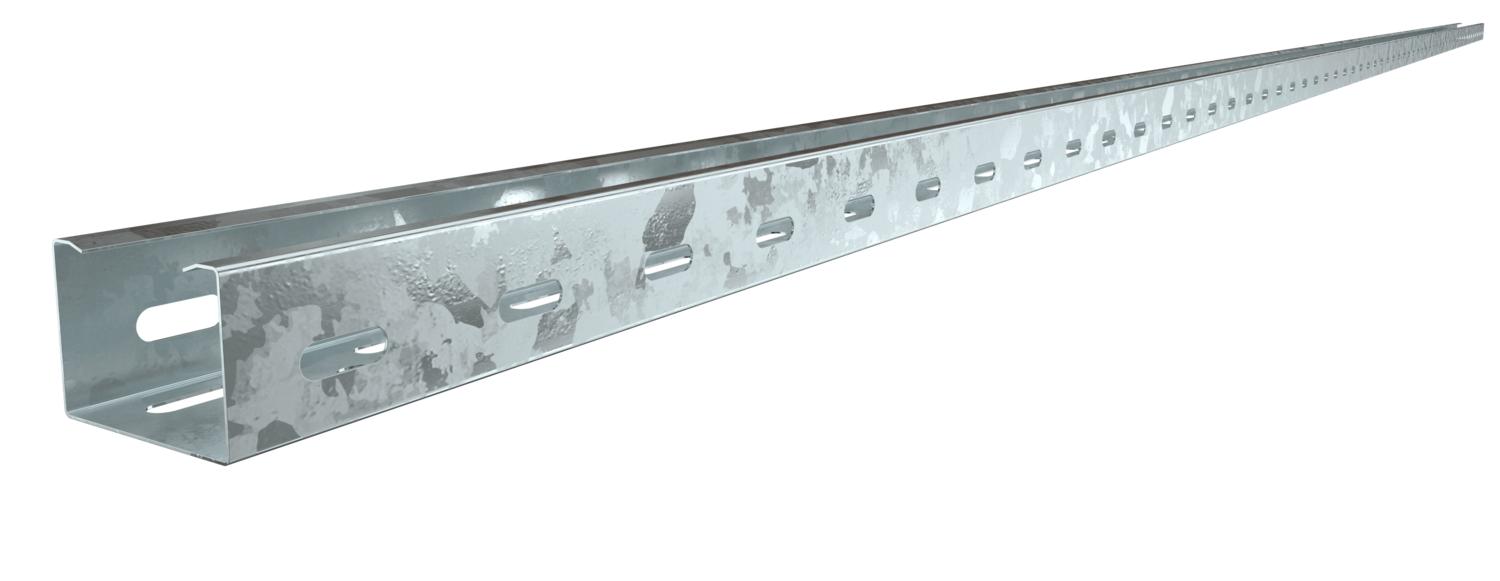

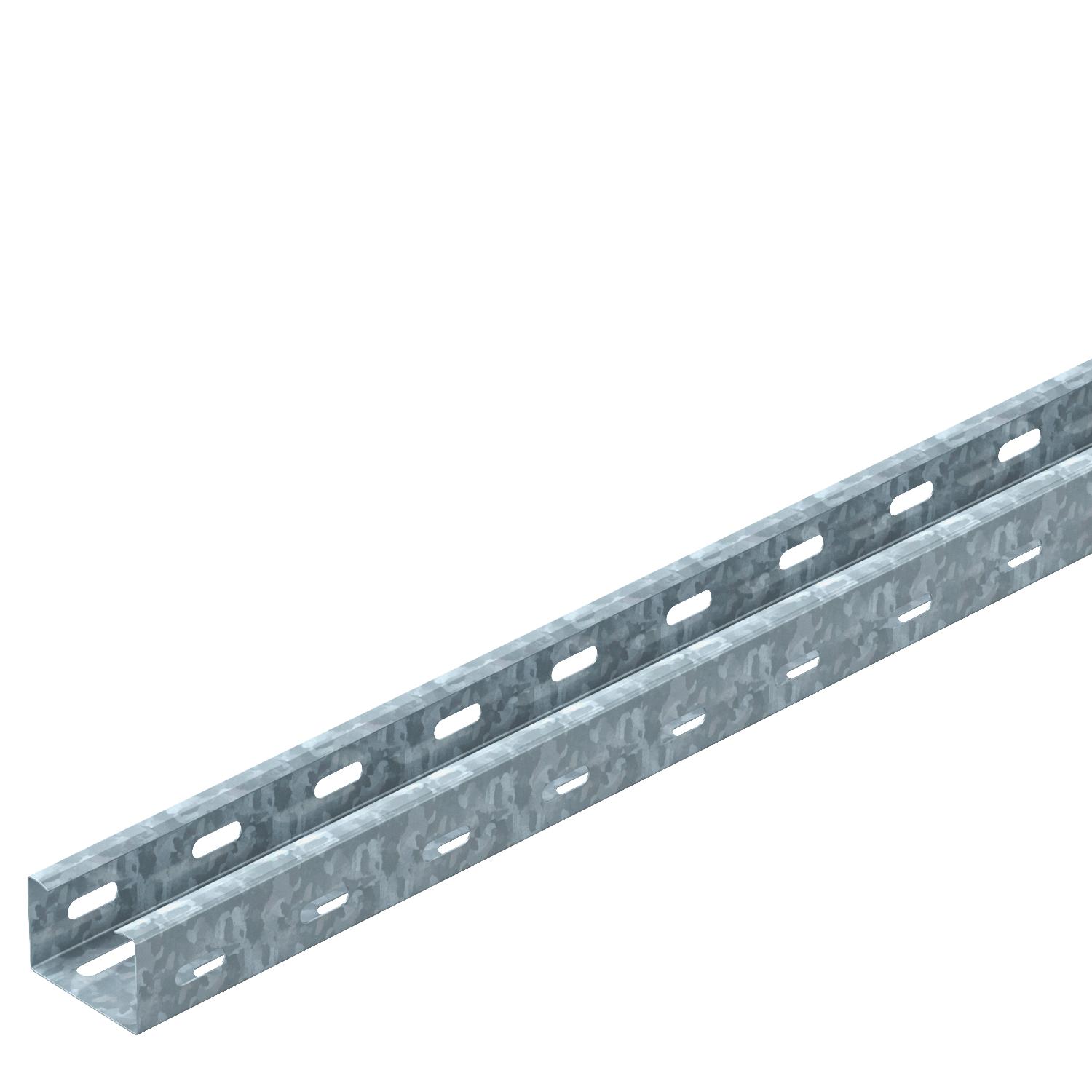

Kabelska polica RKS 35 FT
Brt. art. 6047412 | EAN 4012196662142
- Opis proizvoda
-
Opis proizvodaRKS 35 = kabelske police visine 35 mm.
Odgovarajući poklopac s zasunima: tip AZDMD 50.
-
- Tehnički podaci
-
Tehnički podaci
Bočna perforacija da Boja cink CO₂ otisak (GWP) od kolijevke do vrata 1,9381 kg CO₂e / 1 Metar Debljina lima 0,75 mm Dimenzija 35x50x3000 Dimenzije 35x50 Duljina 3000 mm Izvedba spojnice bez spojnice Izvedba velikog raspona ne Korisni presjek 16 cm² Korisni presjek 1600 mm² Materijal Čelik Mjera L 3000 mm Montažna perforacija u podu da NATO šablona za bušenje ne Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Perforacijom za pričvršćivanje 7x32 Površina vruće pocinčano Razmak podupiranja 1,0m 1,2 kN/m Razmak podupiranja 1,5m 0,5 kN/m Razmak podupiranja 2,0m 0,3 kN/m Razmak podupiranja 2,5m 0,1 kN/m Razmak podupiranja 3,0m 0,05 kN/m S poklopcem ne Širina 50 mm Tip ispitivanja opterećenja prema IEC 61537 Tip II Visina 35 mm Vrsta spoja sustava nosača kabela navijano Tehnički podaci
Dijagram opterećenja kabelske police tipa RKS 35
-
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
-
Razmak podupiranja u m
-
Savijanje drške u mm kod dopuštenog kN/m
-
Krivulja opterećenja kod ispitivanja
-
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
-
Krivulja savijanja stranice ovisno o razmaku nosača
-
- Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Uzdužna spojnica FT
RLVK 35 FT 6067301 10 Komada

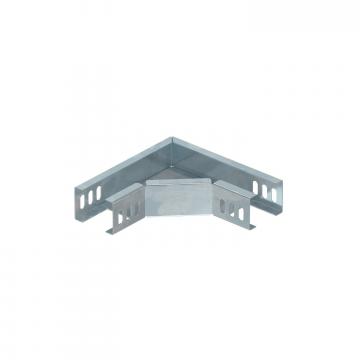

Kut 90° 35 FT
RB 90 305 FT 7124410 1 Komada
Poklopac sa zasunima DD
AZDMD 50 DD 6080154 3 m

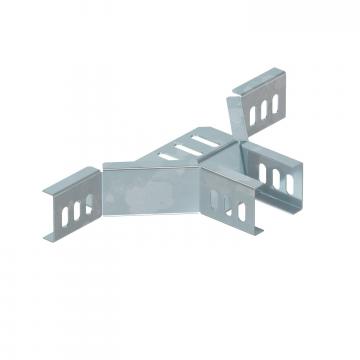

Dogradni-razdjelni element 35 FT
RAA 305 FT 7120458 1 Komada - Preuzimanja
-
Podatkovni list RKS 305 FT / 6047412 , 0.32MB , pdfEU izjava o sukladnosti RKS 305 FT / 6047412 , 0.12MB , pdfDeklaracija ekološkog proizvoda (EPD) RKS 305 FT / 6047412 , 1.48MB , pdfREACH Izjava o sukladnosti RKS 305 FT / 6047412 , 0.12MB , pdfRoHS Izjava o sukladnosti RKS 305 FT / 6047412 , 0.12MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdf
