Kabelska polica RKS 35 FS
Brt. art. 6047410 | EAN 4012196662104
- Opis proizvoda
-
Opis proizvodaRKS 35 = sustavi racionalnih kabelskih polica visine 35 mm.
Odgovarajući poklopac s zasunima: tip AZDMD 50.
-
- Tehnički podaci
-
Tehnički podaci
Bočna perforacija da Boja cink CO₂ otisak (GWP) od kolijevke do vrata 1,7593 kg CO₂e / 1 Metar Debljina lima 0,75 mm Dimenzija 35x50x3000 Dimenzije 35x50 Duljina 3000 mm Izvedba spojnice bez spojnice Izvedba velikog raspona ne Korisni presjek 1600 mm² Korisni presjek 16 cm² Materijal Čelik Mjera L 3000 mm Montažna perforacija u podu da NATO šablona za bušenje ne Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Perforacijom za pričvršćivanje 7x32 Površina pocinčano Razmak podupiranja 1,0m 1,2 kN/m Razmak podupiranja 1,5m 0,5 kN/m Razmak podupiranja 2,0m 0,3 kN/m Razmak podupiranja 2,5m 0,1 kN/m Razmak podupiranja 3,0m 0,05 kN/m S poklopcem ne Širina 50 mm Tip ispitivanja opterećenja prema IEC 61537 Tip II Visina 35 mm Vrsta spoja sustava nosača kabela navijano Tehnički podaci

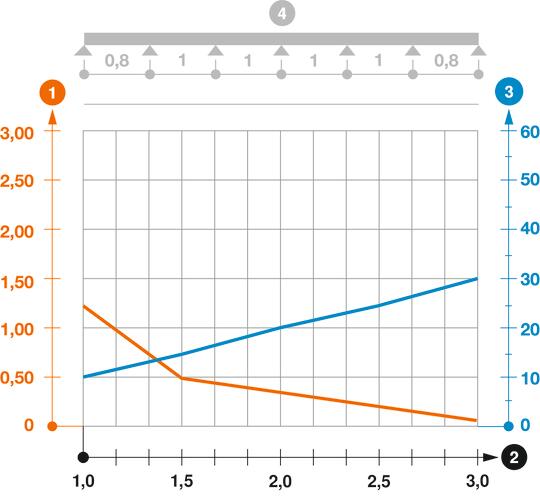

Dijagram opterećenja kabelske police tipa RKS 35
-
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
-
Razmak podupiranja u m
-
Savijanje drške u mm kod dopuštenog kN/m
-
Krivulja opterećenja kod ispitivanja
-
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
-
Krivulja savijanja stranice ovisno o razmaku nosača
-
- Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.

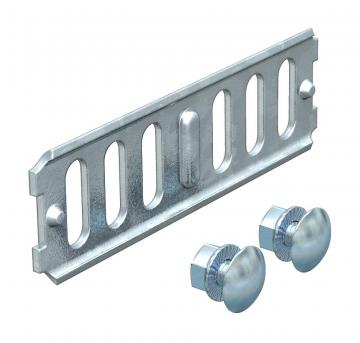

Uzdužna spojnica FS
RLVK 35 FS 6067085 10 Komada
Poklopac sa zasunom
AZDMD 50 FS 6080138 3 m - Preuzimanja
-
Podatkovni list RKS 305 FS / 6047410 , 0.35MB , pdfPriručnik KTS cable tray systems , 1.61MB , pdfEU izjava o sukladnosti RKS 305 FS / 6047410 , 0.12MB , pdfDeklaracija ekološkog proizvoda (EPD) RKS 305 FS / 6047410 , 1.48MB , pdfREACH Izjava o sukladnosti RKS 305 FS / 6047410 , 0.12MB , pdfRoHS Izjava o sukladnosti RKS 305 FS / 6047410 , 0.12MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdf
