Kabelska polica MKS-Magic® 110 FS 3050 | 300 | 110 | 1 | ne | cink | Čelik | pocinčano

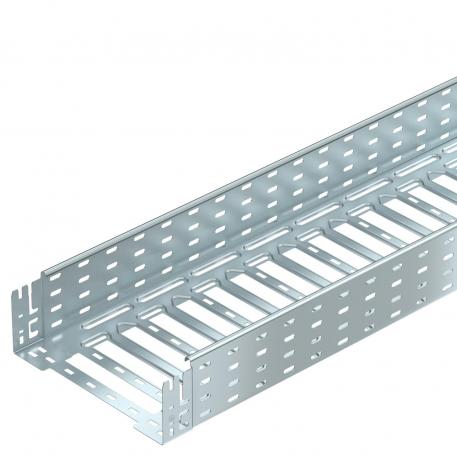

Kabelska polica MKS-Magic® 110 FS

Brt. art. 6059162 | EAN 4012195830948

Brt. art. / Tip

Duljina	3050 mm

Širina

Visina	110 mm

Debljina lima	1 mm

Očuvanje funkcije	ne

Boja	cink

Materijal	Čelik

Površina	pocinčano

Natrag na pregled

Opis proizvoda

Opis proizvoda

Kabelska polica s integriranim sustavom za brzo pričvršćivanje. Korisna dužina kabelske police iznosi 3.000 mm.

Kabelska polica ima perforirane stranice 7 x 20 mm za instalaciju dodatnih spojnih i montažnih elemenata.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	cink
CO₂ otisak (GWP) od kolijevke do vrata	9,8975 kg CO₂e / 1 Metar
Debljina lima	1 mm
Dimenzija	110x300x3050
Duljina	3050 mm
Izvedba spojnice	integrirana spojnica
Izvedba velikog raspona	ne
Korisna dužina	3000 mm
Korisni presjek	32800 mm²
Korisni presjek	328 cm²
Magnetske zaštite bez poklopca	20 dB
Materijal	Čelik
Mjera B	300 mm
Mjera L	180 mm
Mjera x	196 mm
Mjera y	262 mm

Montažna perforacija u podu	da
NATO šablona za bušenje	ne
Nehrđajući plemeniti čelik, obrađen	ne
NEMA razred opterećenja	8A
Očuvanje funkcije	ne
Površina	pocinčano
Razmak podupiranja 1,5m	1,8 kN/m
Razmak podupiranja 2,0m	1,3 kN/m
Razmak podupiranja 2,5m	0,93 kN/m
Razmak podupiranja 3,0m	0,7 kN/m
S poklopcem	ne
Širina	300 mm
Tip ispitivanja opterećenja prema IEC 61537	Tip II
Uporaba uređaja za prskanje	da
Visina	110 mm
Vrsta spoja sustava nosača kabela	Pričvršćivanje klik-sustavom
Zaštita od elektromagnetskog zračenja s poklopcem	50 dB

Tehnički podaci

Dijagram opterećenja kabelske police tipa MKSM 110

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Visina	Debljina lima	Očuvanje funkcije	Boja	Materijal	Površina	Brt. art.	Količina	Min. pak.
MKSM 110 FS	3050 mm	100 mm	110 mm	1 mm	ne	cink	Čelik	pocinčano	6059156	m	3 m
MKSM 115 FS	3050 mm	150 mm	110 mm	1 mm	ne	cink	Čelik	pocinčano	6059158	m	3 m
MKSM 120 FS	3050 mm	200 mm	110 mm	1 mm	ne	cink	Čelik	pocinčano	6059160	m	3 m
MKSM 130 FS	3050 mm	300 mm	110 mm	1 mm	ne	cink	Čelik	pocinčano	6059162	m	3 m
MKSM 140 FS	3050 mm	400 mm	110 mm	1 mm	ne	cink	Čelik	pocinčano	6059164	m	3 m
MKSM 150 FS	3050 mm	500 mm	110 mm	1 mm	ne	cink	Čelik	pocinčano	6059166	m	3 m
MKSM 160 FS	3050 mm	600 mm	110 mm	1 mm	ne	cink	Čelik	pocinčano	6059168	m	3 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Luk od 45° 110 FS	RB 45 130 FS	6036304	Komada	1 Komada
Luk od 90° 110 FS	RB 90 130 FS	6036806	Komada	1 Komada
Dogradni razdjelni element 110 FS	RAA 130 FS	6042157	Komada	1 Komada
T-razdjelni element 110 FS	RT 130 FS	6038306	Komada	1 Komada
Križni element 110 FS	RK 130 FS	7027355	Komada	1 Komada
Poklopac sa zasunom	DRL 300 FS	6052304	m	3 m
Pregrada 110 FS	TSG 110 FS	6062122	m	3 m
Kut 90° Magic 110 FS	RBM 90 130 FS	6041844	Komada	1 Komada
