- Opis proizvoda
-
Opis proizvoda

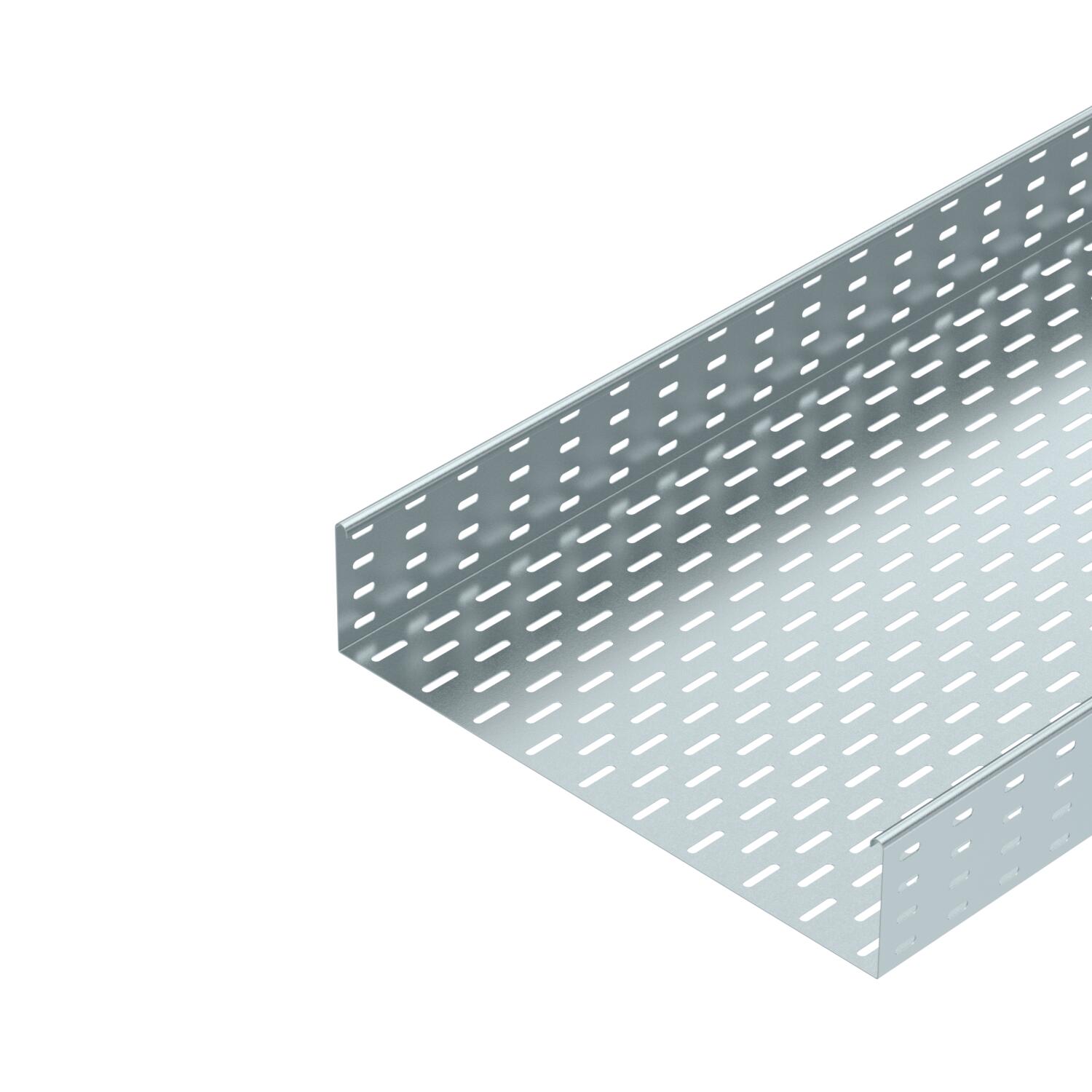

MKS 110 = kabelske police za srednja opterećenja, visine 110 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
- Tehnički podaci
-
Tehnički podaci
Bočna perforacija da Debljina lima 0,04 in Debljina lima 1 mm Dimenzija 110x500x3000 Dimenzije 110 x 500 Duljina 3000 mm Duljina 10 ft Izvedba spojnice isporučena spojnica Izvedba velikog raspona ne Korisni presjek 548 cm² Korisni presjek 54800 mm² Maß W 500 mm Materijal Čelik Mjera B 500 mm Montažna perforacija u podu da NATO šablona za bušenje ne Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina pocinčano Pribor za isporuku Uzdužna spojnica RLVL 110 Razmak podupiranja 1,5m 1,85 kN/m Razmak podupiranja 2,0m 1,3 kN/m Razmak podupiranja 2,5m 0,75 kN/m Razmak podupiranja 3,0m 0,6 kN/m S poklopcem ne Širina 20 in Širina 500 mm Tip ispitivanja opterećenja prema IEC 61537 Tip II Visina 4 in Visina 110 mm Vrsta spoja sustava nosača kabela navijano Tehnički podaci
Dijagram opterećenja kabelske police tipa MKS 110
- Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
- Razmak podupiranja u m
- Savijanje drške u mm kod dopuštenog kN/m
- Krivulja opterećenja kod ispitivanja
- Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
- Krivulja savijanja stranice ovisno o razmaku nosača
- Svi tipovi
-
Svi tipovi
