HW ugradna kutija za šuplji zid 61, CEE/PERILEX
Brt. art. 2003818 | EAN 4012196689880
- Opis proizvoda
-

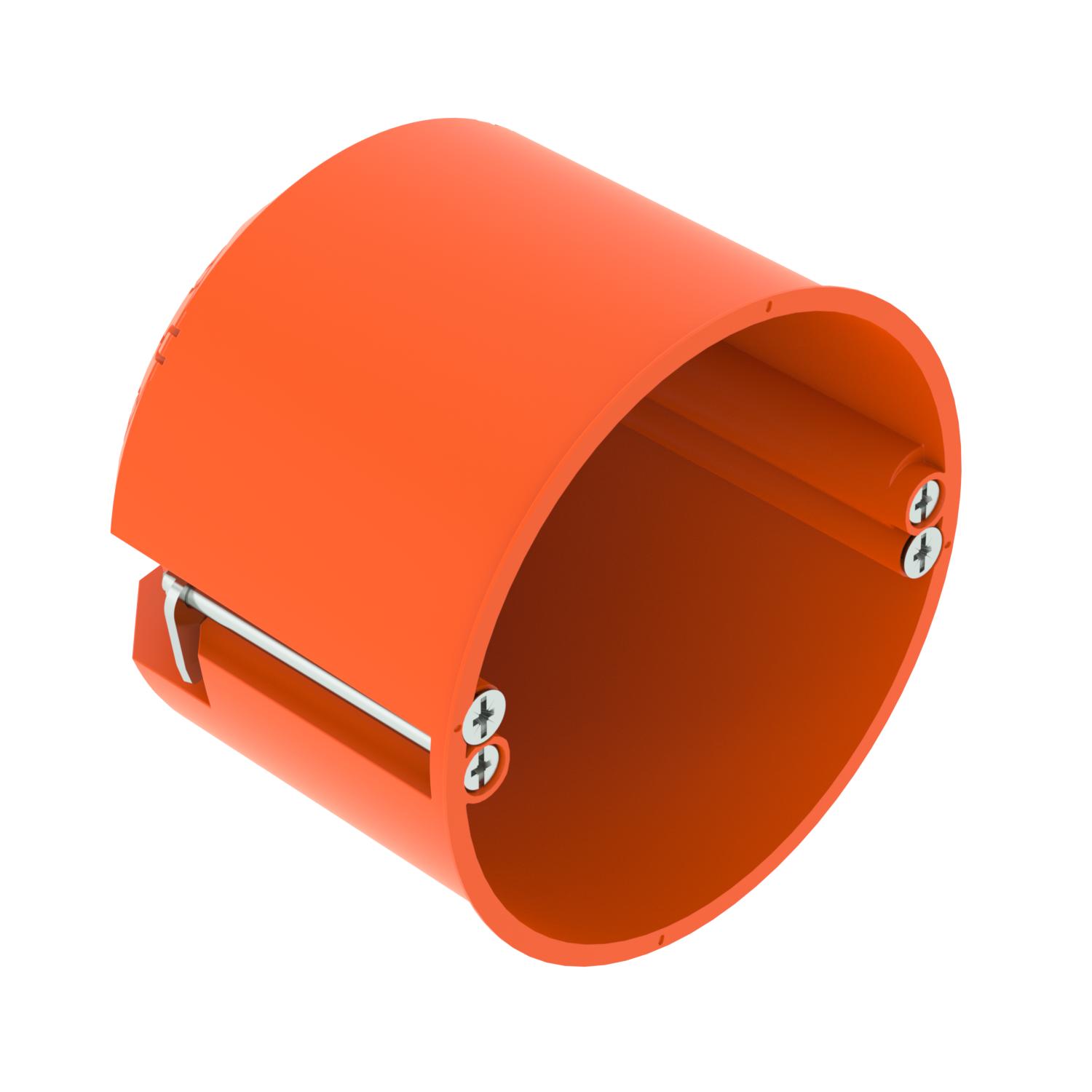

Opis proizvodaCEE/PERILEX ugradna kutija za šuplji zid za upotrebu u šupljim zidovima s ugradbenom dubinom od najmanje 61 mm i debljinom panela od 5 – 40 mm.
• 2 mjesta za pričvršćivanje elektroelemenata
• s vijcima za pričvršćivanje kutije i elektroelemenata
• 3 kombinirana ulaza za cijevi Ø 20 i 25 mm
• 3 ulaza za kabele NYM 3 x 2,5 mm² ili 5 x 1,5 mm
• 2 ulaza za kabele NYM 5 x 2,5 mm² ili 7 x 1,5 mm²
• 1 ulaz za kabele NYM 3 x 1,5 mm²
Ispitano prema HRN EN 60670-1, HRN EN 60670-22 i DIN 49073-1.
-
- Tehnički podaci
-
Tehnički podaci

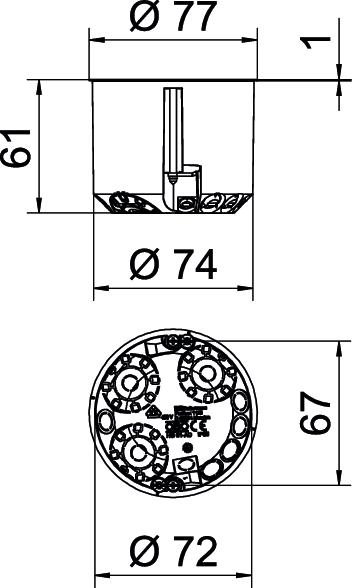

bez halogena da Boja narančasta Broj ulaza 9 Broj uložaka 1 CO₂ otisak (GWP) od kolijevke do vrata 0,165 kg CO₂e / 1 Komad Dimenzija Ø74mm, H61mm Kombinirane uvodnice Ø 20 / 25 mm 3 Maks. nazivni presjek 2,5 mm² Materijal Polipropilen Min. nazivni presjek 1,5 mm² Nazivni napon 400 V Oblik okruglo otporno na udarce da Poklopac bez Potpornji bez Pričvršćenje poklopca Vijci Pričvršćivanje Vijci Prikladno za debljinu ploča maks. 40 mm Prikladno za debljinu ploča min. 5 mm Promjer 74 mm Promjer rupe dobiven glodalicom 74 mm S vijcima da Stupanj zaštite IP30 Uvodnice 3 x 1,5 mm² 1 Uvodnice 3 x 2,5 mm² / 5 x 1,5 mm² 3 Uvodnice 5 x 2,5 mm² / 7 x 1,5 mm² 2 vatrootporan prema VDE 0471/IEC 60695-2-11, temperatura ispitivanja 850 °C Visina 61 mm Vrsta provoda kućišta Otvor koji se može probiti Vrsta uvoda_ NYM kabeli i cijevi za promjere cijevi 20/25 mm Zrakonepropusno ne - Svi tipovi
- Preuzimanja
-
Podatkovni list HG 61-AD / 2003818 , 0.27MB , pdfEU izjava o sukladnosti HG 61-AD / 2003818 , 0.17MB , pdfOdobrenje VDE odobrenje HG 61 , 0.34MB , pdfUpute za montažu Upute za montažu HW kutija za šuplji zid , 8.26MB , pdf
