G-mrežna polica Magic® 150 G
Brt. art. 6005544 | EAN 4012195686460
- Opis proizvoda
-
Opis proizvodaMrežna polica G-oblika od čeličnih žica različite visine i širine.
Moguća direktna montaža na zid i strop. Podaci o opteretivosti ovise o načinu montažu te su dostupni na upit.
Zaštita od elektromagnetskog zračenja 15 dB
-
- Tehnički podaci
-
Tehnički podaci

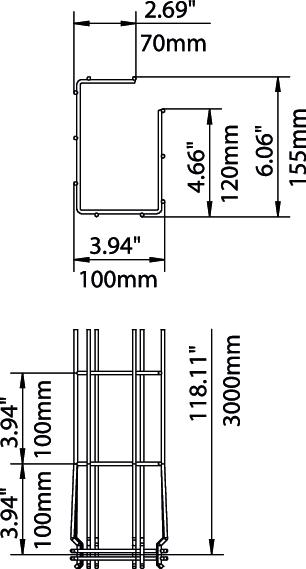

bezvijčana spojnica da Boja cink CO₂ otisak (GWP) od kolijevke do vrata 2,374 kg CO₂e / 1 Metar Dimenzija 150x100x3000 Duljina 3000 mm Integrirani pregradni zid bez Izvedba spojnice integrirana spojnica Izvedba velikog raspona ne Korisni presjek 10700 mm² Korisni presjek 107 cm² Materijal Čelik Mjera A 120 mm Mjera B 100 mm Mjera C 68 mm Mjera H 155 mm Nehrđajući plemeniti čelik, obrađen ne Oblik profila G-oblik Očuvanje funkcije da Površina galvanski pocinčano Promjer žice 3,9 mm Razmak podupiranja 1,0m 0,6 kN/m Razmak podupiranja 1,5m 0,5 kN/m Razmak podupiranja 2,0m 0,35 kN/m Razmak podupiranja 2,5m 0,3 kN/m Širina 100 mm Širina 3,94 in Tip ispitivanja opterećenja prema IEC 61537 Tip II Visina 5,91 in Visina 150 mm Vrsta spoja sustava nosača kabela Pričvršćivanje klik-sustavom - Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Spojnica FT
GSV 34 FT 6016634 20 Komada - Preuzimanja
-
Podatkovni list G-GRM 150 100 G / 6005544 , 0.23MB , pdfPriručnik KTS Kabeltragsysteme , 1.61MB , pdfBrošura Mrežni kanali , 2.10MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU izjava o sukladnosti G-GRM 150 100 G / 6005544 , 0.15MB , pdfREACH Izjava o sukladnosti G-GRM 150 100 G / 6005544 , 0.12MB , pdfRoHS Izjava o sukladnosti G-GRM 150 100 G / 6005544 , 0.12MB , pdfIzjava o zaštiti okoliša Umweltproduktdeklaration (EPD) , 1.48MB , pdfPomoć pri odabiru GR-Magic®. , 2.00MB , pdfUpute za montažu General information on the mounting , 2.61MB , pdfUpute za montažu Upute za montažu mrežnih polica , 9.51MB , pdf
