G-mrežna polica Magic® 150 A2

Brt. art. 6005559 | EAN 4012195686507

6005559 / G-GRM 150 100 A2
3000 mm
100 mm
150 mm
3,9 mm
107 cm²
ne
Opis proizvoda

Opis proizvoda

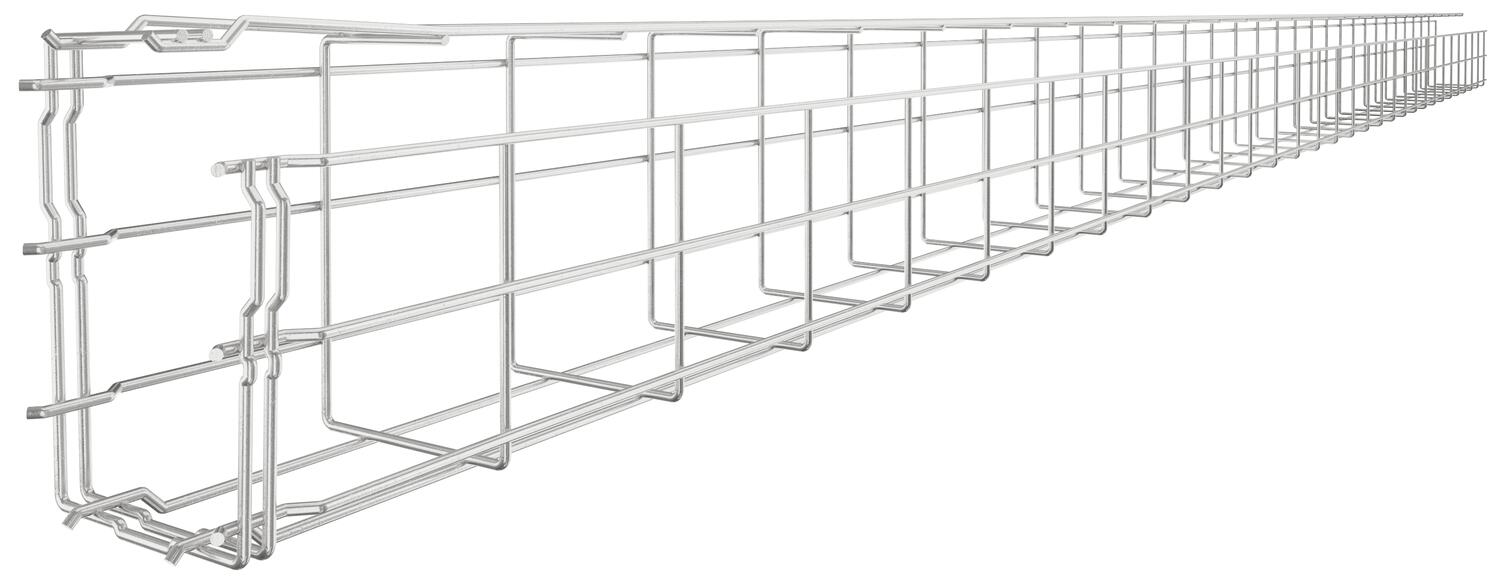

Mrežna polica G-oblika od čeličnih žica različite visine i širine.

Moguća direktna montaža na zid i strop. Podaci o opteretivosti ovise o načinu montažu te su dostupni na upit.


Zaštita od elektromagnetskog zračenja 15 dB
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
Tehnički podaci

Tehnički podaci

bezvijčana spojnica da
Dimenzija 150x100x3000
Duljina 3000 mm
Integrirani pregradni zid bez
Izvedba spojnice integrirana spojnica
Izvedba velikog raspona ne
Korisni presjek 107 cm²
Korisni presjek 10700 mm²
Materijal Nehrđajući čelik 1.4301

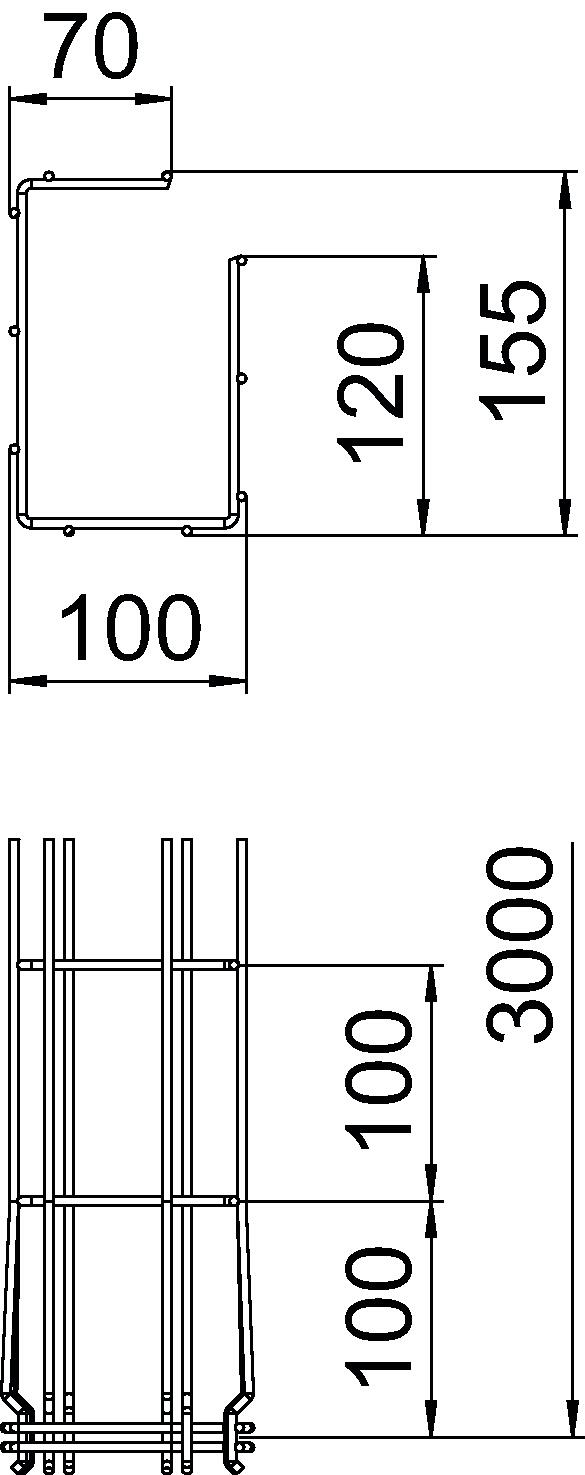

Mjera A 120 mm
Mjera B 100 mm
Mjera C 68 mm
Mjera H 155 mm
Nehrđajući plemeniti čelik, obrađen da
Oblik profila G-oblik
Očuvanje funkcije ne
Površina površina naknadno obrađena
Promjer žice 3,9 mm
Razmak podupiranja 1,0m 0,6 kN/m
Razmak podupiranja 1,5m 0,5 kN/m
Razmak podupiranja 2,0m 0,35 kN/m
Razmak podupiranja 2,5m 0,3 kN/m
Širina 3,94 in
Širina 100 mm
Tip ispitivanja opterećenja prema IEC 61537 Tip II
Visina 150 mm
Visina 5,91 in
Vrsta spoja sustava nosača kabela Pričvršćivanje klik-sustavom
Svi tipovi

Svi tipovi

Tip Duljina Širina Visina Promjer žice Korisni presjek Očuvanje funkcije Brt. art. Količina Min. pak.
G-GRM 150 100 A2 3000 mm 100 mm 150 mm 3,9 mm 107 cm² ne 6005559
3 m
Pribor

Pribor za montažu

Proizvodi Tip Brt. art. Količina Min. pak.
Spojnica Spojnica GSV 34 A2 6016642
20 Komada
