G-mrežna polica Magic® 125 A2
Brt. art. 6005556 | EAN 4012195686491
- Opis proizvoda
-
Opis proizvoda
Mrežna polica G-oblika od čeličnih žica različite visine i širine.
Moguća direktna montaža na zid i strop. Podaci o opteretivosti ovise o načinu montažu te su dostupni na upit.
Zaštita od elektromagnetskog zračenja 15 dB
-
- Tehnički podaci
-
Tehnički podaci

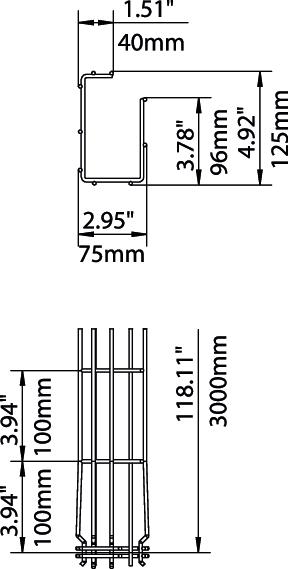

bezvijčana spojnica da Dimenzija 125x75x3000 Duljina 3000 mm Integrirani pregradni zid bez Izvedba spojnice integrirana spojnica Izvedba velikog raspona ne Korisni presjek 6100 mm² Korisni presjek 61 cm² Materijal Nehrđajući čelik 1.4301 Mjera A 96 mm Mjera B 75 mm Mjera C 38 mm Mjera H 125 mm Nehrđajući plemeniti čelik, obrađen da Oblik profila G-oblik Očuvanje funkcije ne Površina površina naknadno obrađena Promjer žice 3,9 mm Razmak podupiranja 1,0m 0,6 kN/m Razmak podupiranja 1,5m 0,35 kN/m Razmak podupiranja 2,0m 0,3 kN/m Razmak podupiranja 2,5m 0,25 kN/m Širina 2,95 in Širina 75 mm Tip ispitivanja opterećenja prema IEC 61537 Tip II Visina 125 mm Visina 4,92 in Vrsta spoja sustava nosača kabela Pričvršćivanje klik-sustavom - Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Spojnica
GSV 34 A2 6016642 20 Komada - Preuzimanja
-
