Držač vodiča, okomito za PYROLINE® protupožarne kanale, visina 20 mm 90 | 60 | 21

morepic-1

morepic-2

Držač vodiča, okomito za PYROLINE® protupožarne kanale, visina 20 mm

Brt. art. 7215288 | EAN 4012196839582

Brt. art. / Tip

Duljina

Širina

Visina

Opis proizvoda

Opis proizvoda

Univerzalni držač vodila za okomitu instalaciju kabela i vodova u protupožarnim kanalima PYROLINE® Con od lakogbetona ojačanog staklenim vlaknima te PYROLINE® Rapid od armiranog betona s unutranjom oblogom. Držači se postavljaju iznad glave opuštenog vijka za pričvršćivanje i nakon toga s zategnu istim. Pričvršćivanje vodova može se vršiti na kostima ili u prorezima kabelskim vezicama. Time se sigurno drži težina kabela. Predvidite najmanje 2 držača vodiča po metru kod instalacije.

Tehnički podaci

Tehnički podaci

Dimenzija	20x20
Duljina	90 mm
Materijal	Čelik
Mjera B	21 mm
Mjera b	8 mm
Mjera H	21 mm

Mjera I	60 mm
Mjera L	90 mm
Površina	pocinčano
Širina	60 mm
Visina	21 mm
Vrsta dodatnog pribora	ostalo

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Visina	Brt. art.	Količina	Min. pak.
LHS 20	90 mm	60 mm	21 mm	7215288	Komada	10 Komada
LHS 40	60 mm	90 mm	41 mm	7215290	Komada	10 Komada
LHS 60	60 mm	90 mm	41 mm	7215292	Komada	10 Komada

Preuzimanja

Podatkovni list LHS 20 / 7215288 , 0.24MB , pdf

Priručnik Protupožarna zaštita u elektrotehnici - smjernice za vatrootpornu ugradnju u zgrade , 1.33MB , pdf

Brošura Brošura Stručnjaci , 2.10MB , pdf

Brošura Zwischendeckeninstallationen , 2.70MB , pdf

Letak Držač vodiča za obujmicu u protupožarnim kanalima , 0.23MB , pdf

Katalog Brandschutzkanäle , 8.99MB , pdf

Upute za montažu Upute za montažu vatrootpornog kanala PYROLINE-Con BSK , 15.07MB , pdf

Upute za montažu Upute za ugradnju vatrootpornog kanala PYROLINE-Con PLC , 14.60MB , pdf

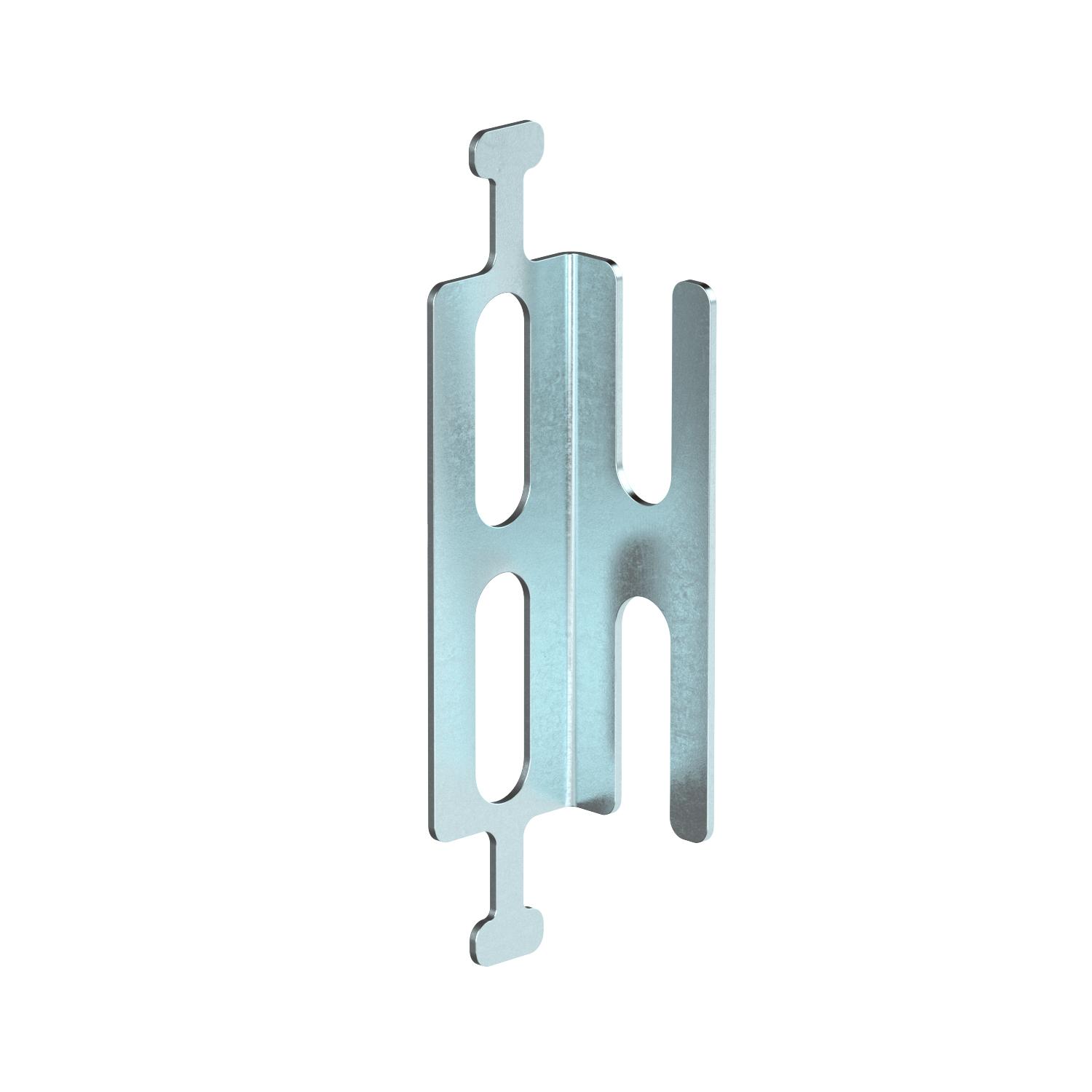

Grafički prikaz proizvoda LHS 20 / 7215288, 54.62 kB, jpg

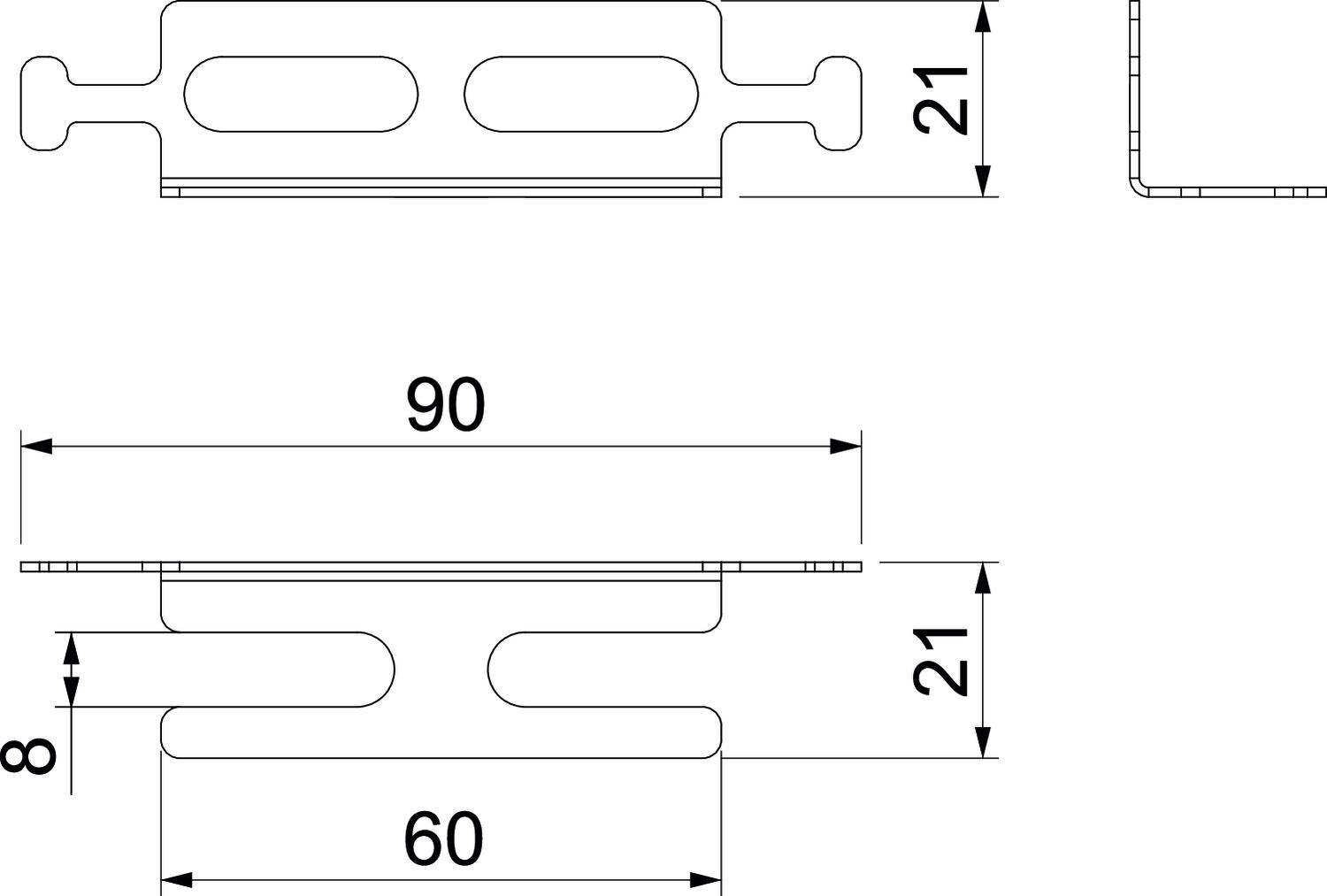

Dimenzionalni crtež LHS 20 / 7215288, 55.03 kB, jpg

Za ovaj proizvod nisu dostupni tekstovi za troškovnike
