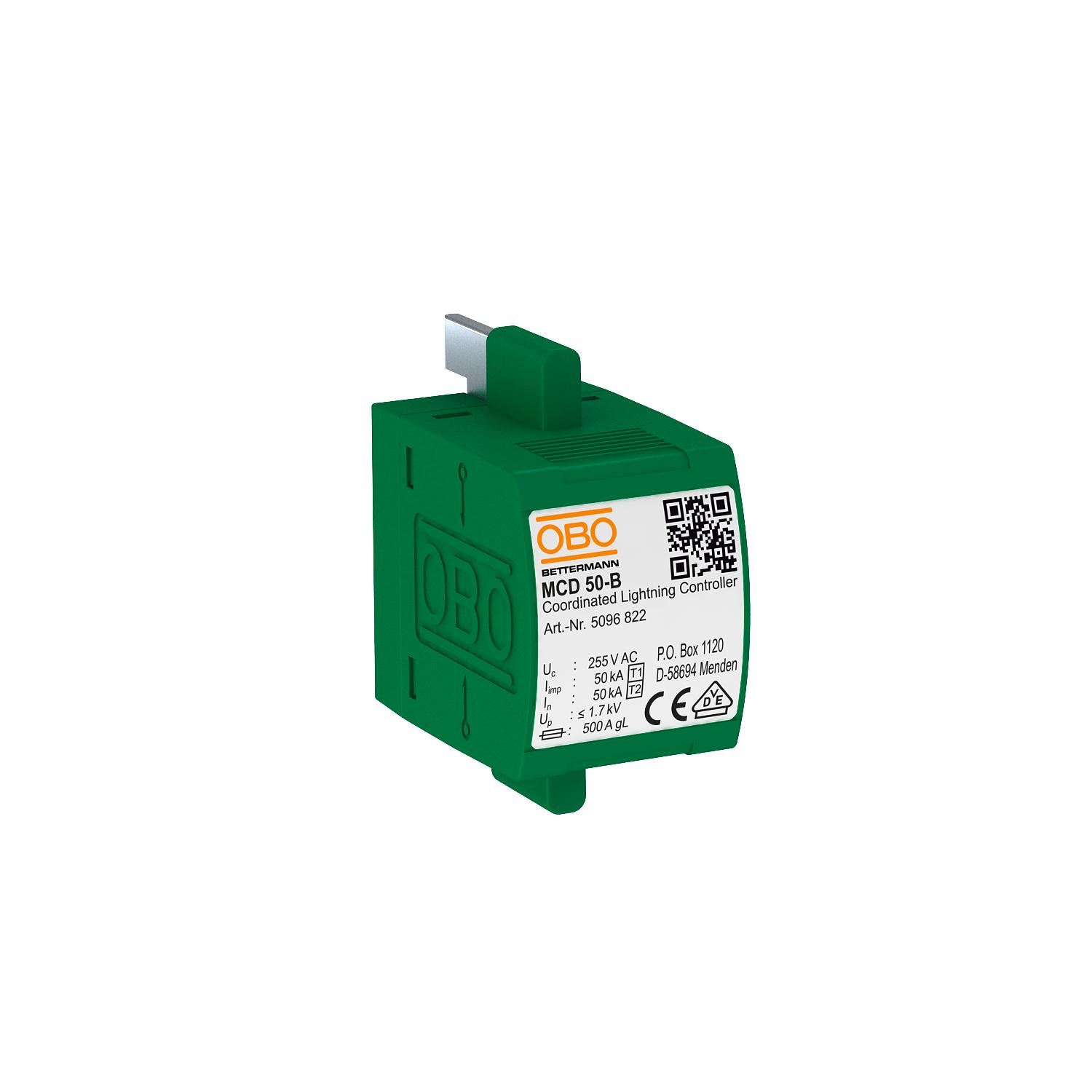

CoordinatedLightningController, uložak 1 | 255 | IP20

CoordinatedLightningController, uložak

Brt. art. 5096822 | EAN 4012195544517

Brt. art. / Tip	5096822 / MCD 50-B 0

Broj polova	1

Najviši trajni napon AC	255 V

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Kombinirani odvodnik tip 1+2

• Mogućnost odvodnje munje 50 kA (10/350)
• Zaštitna razina <1,7 KV
• Brisanje naknadne struje mreže 10 kA
• Oklopljeno iskrište

Primjena: industrijska postrojenja i zgrade s vanjskom zaštitom od munje razreda I do IV.

Tehnički podaci

Tehnički podaci

Broj polova	1
Broj polova	1
Daljinska signalizacija	ne
Dimenzija	255V
Duljina	100 mm
Ispitni razred tipa 1	da
Ispitni razred tipa 2	da
Izvedba	1-polan uložak; 255V
LPZ	0→2
Maks. presjek krutog vodiča (jedno-/višežični)	50 mm²
Maksimalni predosigurač	500 A
Maksimalni predosigurač	500
Min. presjek krutog vodiča (jedno-/višežični)	10 mm²
Min. temperatura za obradu	-40 °C
Način montaže	na osnovnom elementu
Najviši trajni napon (L-N)	255 V
Najviši trajni napon (N-PE)	255 V
Najviši trajni napon AC	255 V
Nazivna odvodna struja (8/20 µs)	50 kA
Nazivna odvodna struja (8/20 µs) [L-N]	50 kA
Nazivna odvodna struja (8/20 μs) [ukupno]	50 kA
Nazivni napon AC (50 / 60 Hz)	230 V
Oblik mreže	sve
OBO_nazivna struja opterećenja (ulazna/izlazna stezaljka)	125 A

Odobrenja	VDE
Otpornost na kratki spoj	10 kA
Otvoreni	ne
Razina zaštite [L-N]	≤1,7
Signalizacija na uređaju	bez

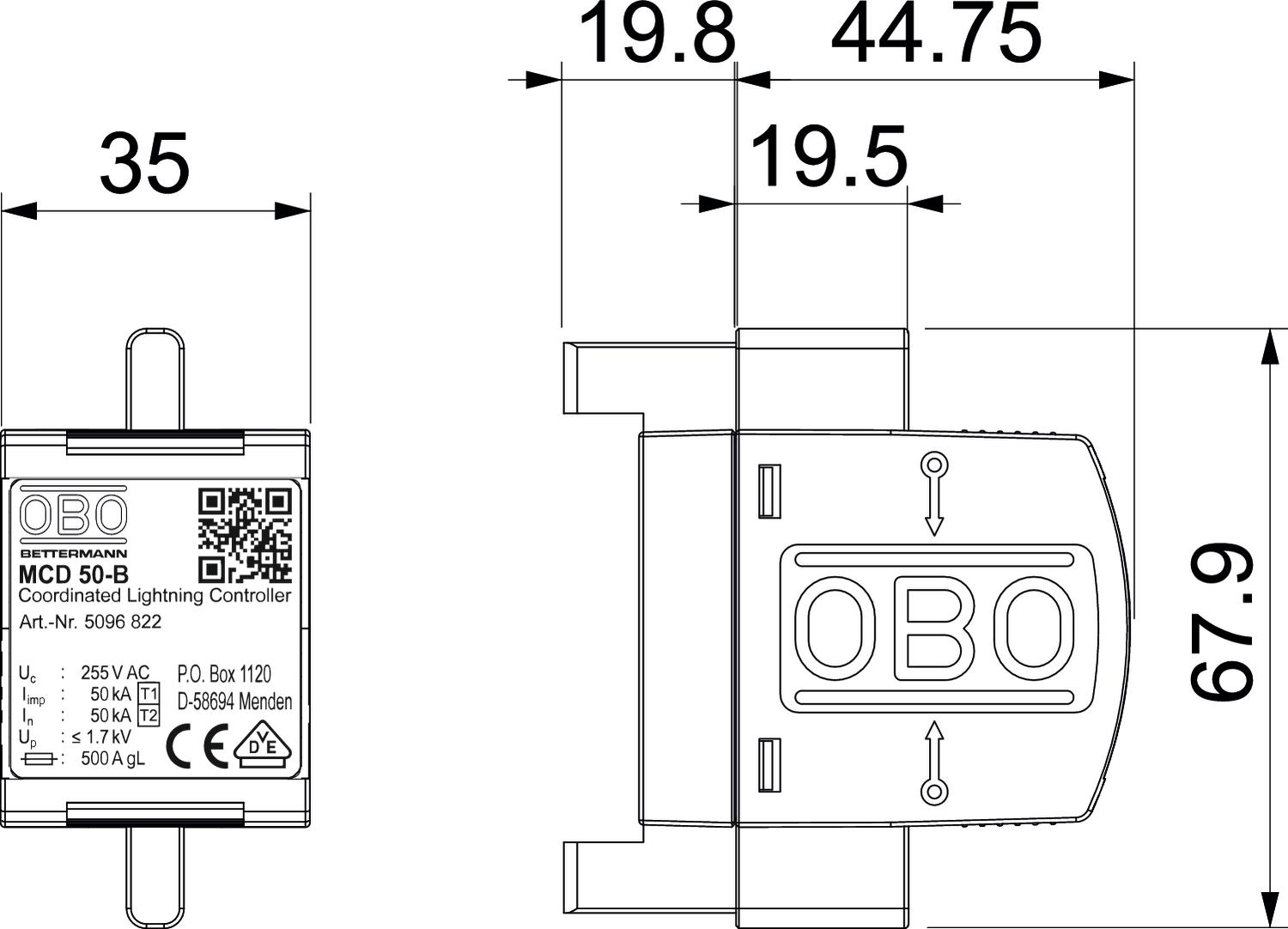

Širina	35 mm
Snaga kratkog spoja kod maks. nadstrujne zaštite mreže	10 kA
SPD sukladno IEC 61643-1	class I+II
Struja munje (10/350 μs)	50 kA
Struja munje (10/350) [ukupno]	50 kA
Stupanj zaštite	IP20
Sustav uzemljenja DC	ne
Sustav uzemljenja IT	ne
Sustav uzemljenja ostalo	ne
Sustav uzemljenja TN	da
Sustav uzemljenja TN-C	da
Sustav uzemljenja TN-C-S	da
Sustav uzemljenja TN-S	da
Sustav uzemljenja TT	da
Temperatura za obradu, maks.	85 °C
U skladu s EN 61643-11	tip 1+2
Visina	69 mm
Vrijeme odziva	<100 ns
