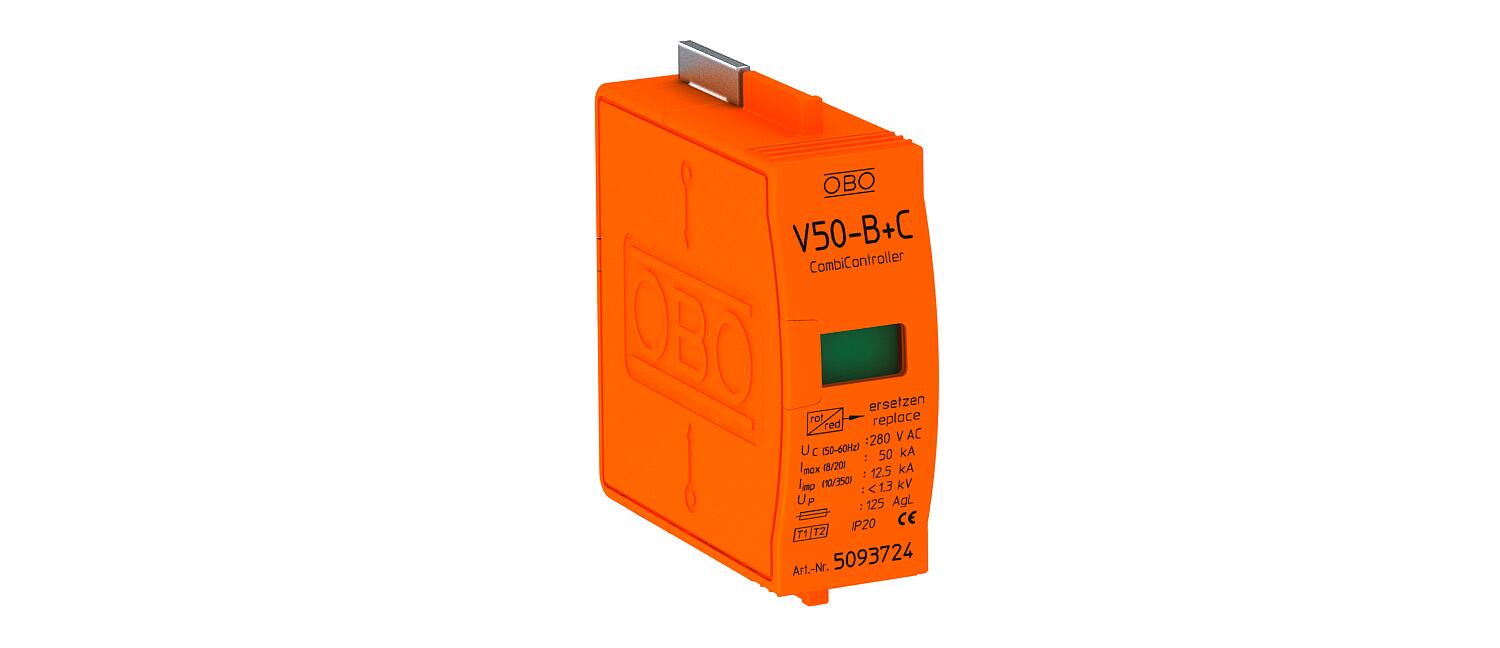

CombiController V50, uložak 280 V 1 | 280 | IP20

CombiController V50, uložak 280 V

Brt. art. 5093724 | EAN 4012195361954

Brt. art. / Tip	5093724 / V50-B+C 0-280

Broj polova	1

Najviši trajni napon AC	280 V

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

CombiController-uložak - kombinirani odvodnik tip 1+2

• Uložak izmjenjiv bez prekida napona

• Uključen termički i dinamički osigurač i optički prikaz funkcije
• Visoka provodljivost i dugi radni vijek
Uložak

Tehnički podaci

Tehnički podaci

Broj polova	1
Broj polova	1
Daljinska signalizacija	ne

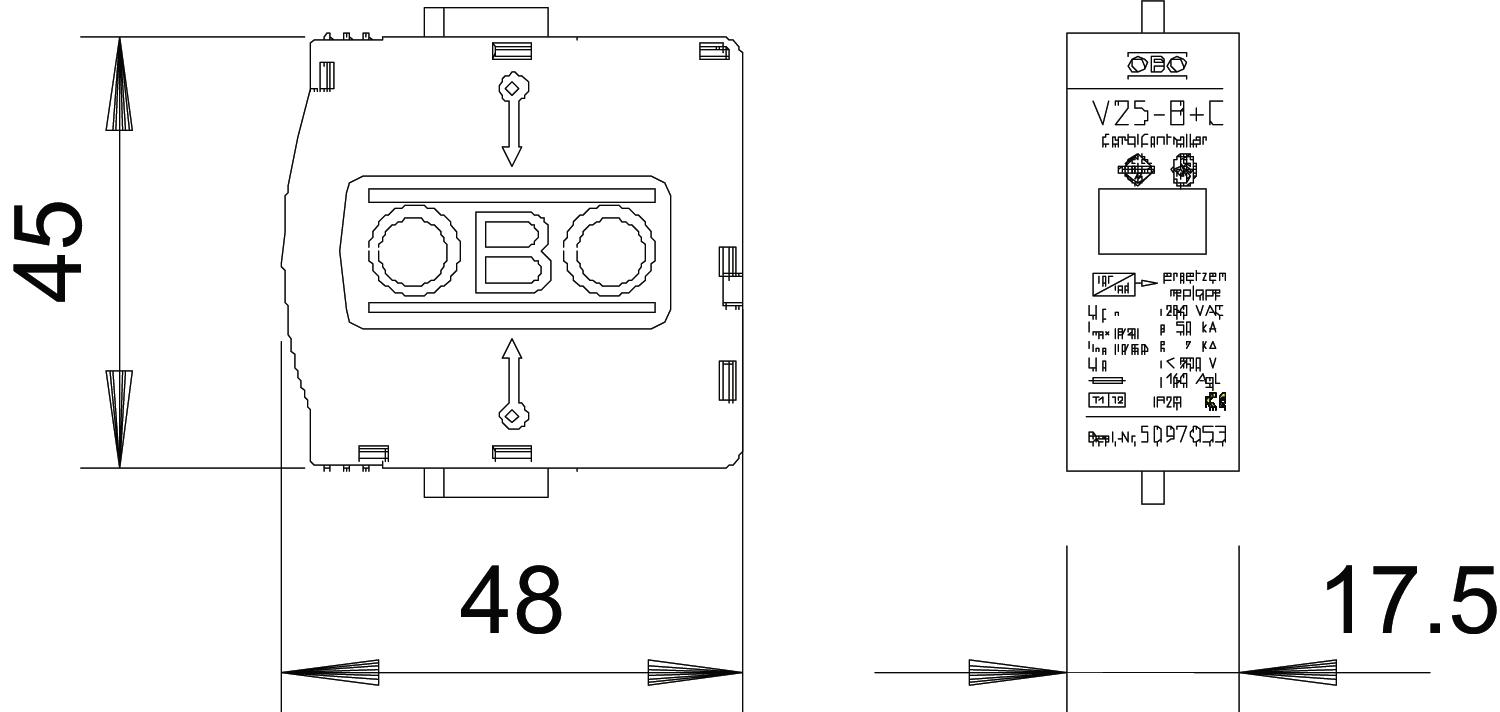

Dimenzija	280V
Integrirani predosigurač	ne
Izvedba	1-polni uložak
LPZ	0→2
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maksimalna odvodna struja (8/20 μs)	50 kA
Maksimalni predosigurač	125
Maksimalni predosigurač	125 A
Min. presjek fleksibilnog vodiča (finožični)	25 mm²
Min. presjek krutog vodiča (jedno-/višežični)	2,5 mm²
Min. temperatura za obradu	-40 °C
Način montaže	na osnovnom elementu
Najviši trajni napon AC	280 V
Najviši trajni napon DC	350 V
Nazivna odvodna struja (8/20 µs)	30 kA
Nazivna odvodna struja (8/20 µs) [L-N]	30 kA
Nazivna odvodna struja (8/20 μs) [ukupno]	30 kA

Nazivni napon AC (50 / 60 Hz)	230 V
Otvoreni	ne
Razina zaštite [L-N]	≤1,3
Signalizacija na uređaju	optički
SPD sukladno IEC 61643-1	class I+II
Struja munje (10/350 μs)	12,5 kA
Struja munje (10/350) [ukupno]	12,5 kA
Stupanj zaštite	IP20
Sustav uzemljenja DC	ne
Sustav uzemljenja IT	ne
Sustav uzemljenja ostalo	ne
Sustav uzemljenja TN	ne
Sustav uzemljenja TN-C	ne
Sustav uzemljenja TN-C-S	ne
Sustav uzemljenja TN-S	ne
Sustav uzemljenja TT	ne
Temperatura za obradu, maks.	80 °C
U skladu s EN 61643-11	tip 1+2
Vrijeme odziva	<25 ns
