C-mrežna polica CGR 50 FT
Brt. art. 6017428 | EAN 4012196013937
- Opis proizvoda
-
Opis proizvodaMrežna polica u C-obliku od čeličnih žica visine 50 mm.
Zaštita od elektromagnetskog zračenja 15 dB
-
- Tehnički podaci
-
Tehnički podaci

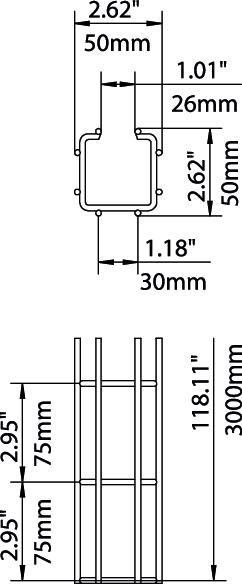

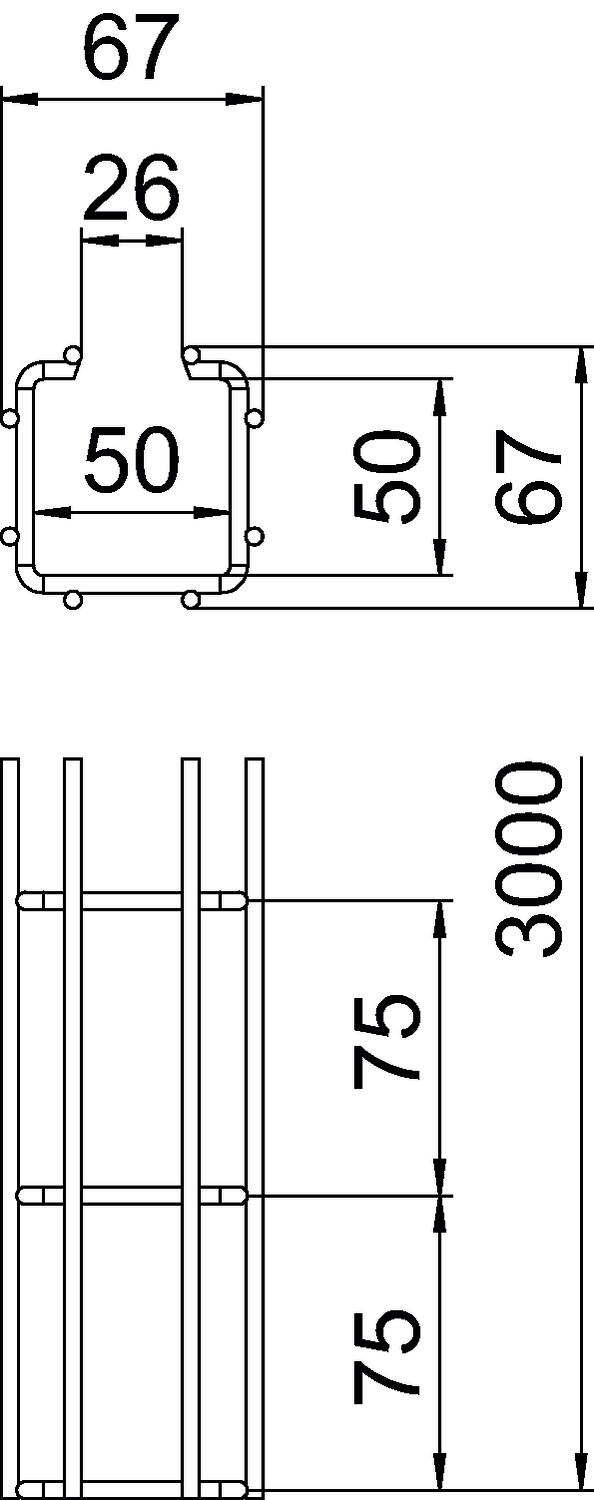

Boja cink CO₂ otisak (GWP) od kolijevke do vrata 3,002 kg CO₂e / 1 Metar Dimenzija 50x50x3000 Duljina 3000 mm Integrirani pregradni zid bez Izvedba spojnice bez spojnice Izvedba velikog raspona ne Korisni presjek 1300 mm² Korisni presjek 13 cm² Materijal Čelik Mjera A 26 mm Mjera B 67 mm Mjera H 67 mm Mjera l1 30 mm Nehrđajući plemeniti čelik, obrađen ne Oblik profila C-oblik Očuvanje funkcije ne Površina vruće pocinčano Promjer žice 4,5 mm Razmak podupiranja 1,0m 0,95 kN/m Razmak podupiranja 1,5m 0,6 kN/m Razmak podupiranja 2,0m 0,35 kN/m Širina 1,97 in Širina 50 mm Tip ispitivanja opterećenja prema IEC 61537 Tip II Visina 1,97 in Visina 50 mm Vrsta spoja sustava nosača kabela navijano - Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Spojnica FT
GSV 34 FT 6016634 20 Komada
Montažni profil 45° FT
MW 45 SL10 FT 6017320 20 Komada
Montažni kut 90°
MW 90 SL17 FT 6017347 20 Komada
Pričvrsnica za pričvršćenje pregrade
KS GR A2 6062282 30 Komada
Pregrada 30 DD
TSG 30 DD 6062314 3 m - Preuzimanja
-
