AZ kanal 50 FS
Brt. art. 6075096 | EAN 4012196068951
- Opis proizvoda
-

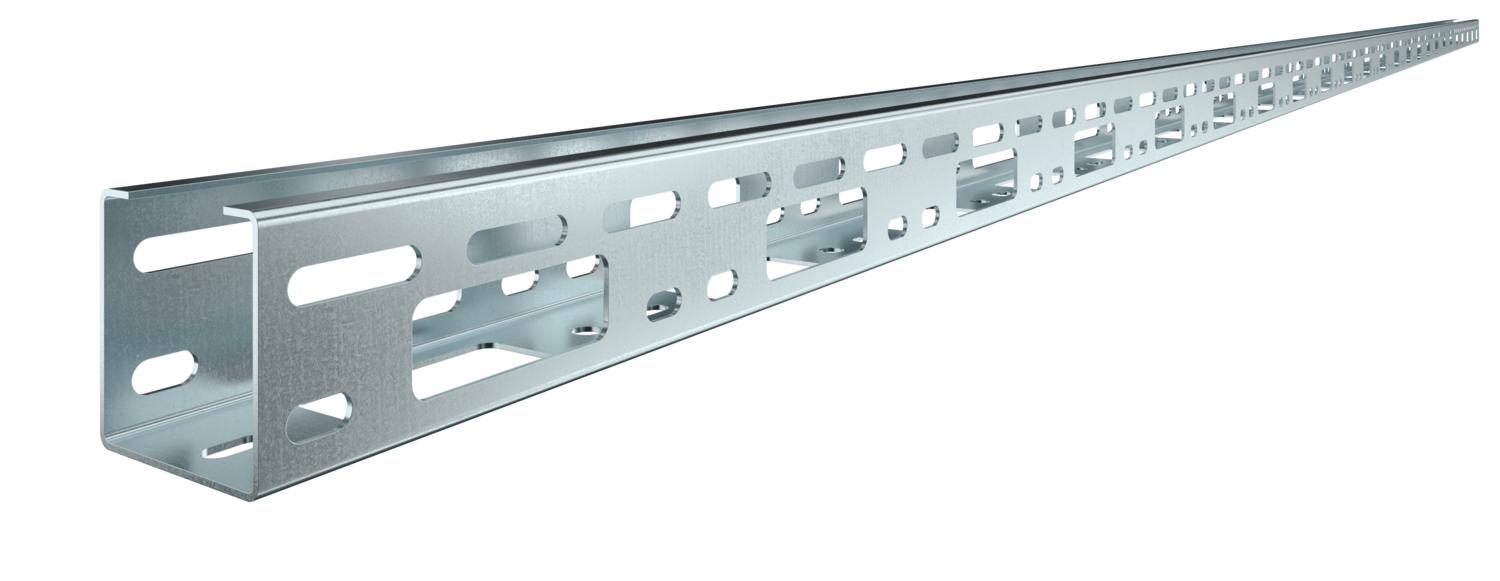

Opis proizvodaAZ kanal visine 50 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
-
- Tehnički podaci
-
Tehnički podaci
Bočna perforacija da Boja cink CO₂ otisak (GWP) od kolijevke do vrata 4,359 kg CO₂e / 1 Metar Debljina lima 1,5 mm Dimenzija 50x50x3000 Dimenzije 50 x 50 x 1,5 Duljina 3000 mm Izvedba spojnice bez spojnice Izvedba velikog raspona ne Korisni presjek 2500 mm² Korisni presjek 25 cm² Materijal Čelik Montažna perforacija u podu da NATO šablona za bušenje ne Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina pocinčano Razmak podupiranja 1,0m 2,5 kN/m Razmak podupiranja 1,5m 2 kN/m Razmak podupiranja 2,0m 1,2 kN/m Razmak podupiranja 2,5m 0,85 kN/m Razmak podupiranja 3,0m 0,5 kN/m Širina 50 mm Visina 50 mm Tehnički podaci
Dijagram opterećenja za AZ-instalacijski kanal
-
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
-
Razmak podupiranja u m
-
Savijanje drške u mm kod dopuštenog kN/m
-
Krivulja opterećenja kod ispitivanja
-
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
-
Krivulja savijanja stranice ovisno o razmaku nosača
-
- Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Ovjesni element 50 FT
AHB 50 D4 FT 6066505 50 Komada
Uzdužna i kutna spojnica 50 FT
VF AZK FT 6066550 25 Komada
Uzdužna spojnica 50 FS
VF AZK 50 FS 6066615 25 Komada
Zaštitni prsten 915 PE
KSR-915 PE 6066704 25 Komada
Zaštitni obruč 910 PE
KSR-910 PE 6066712 25 Komada
Poklopac sa zasunom
AZDMD 50 FS 6080138 3 m - Preuzimanja
-
