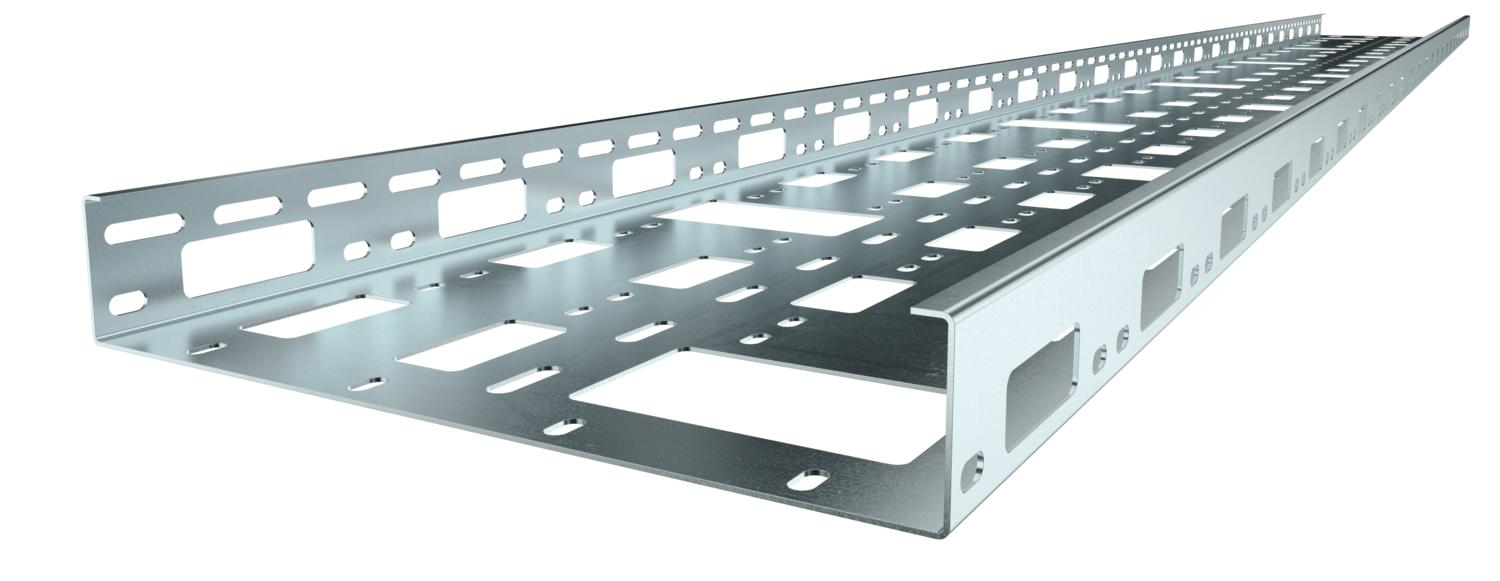

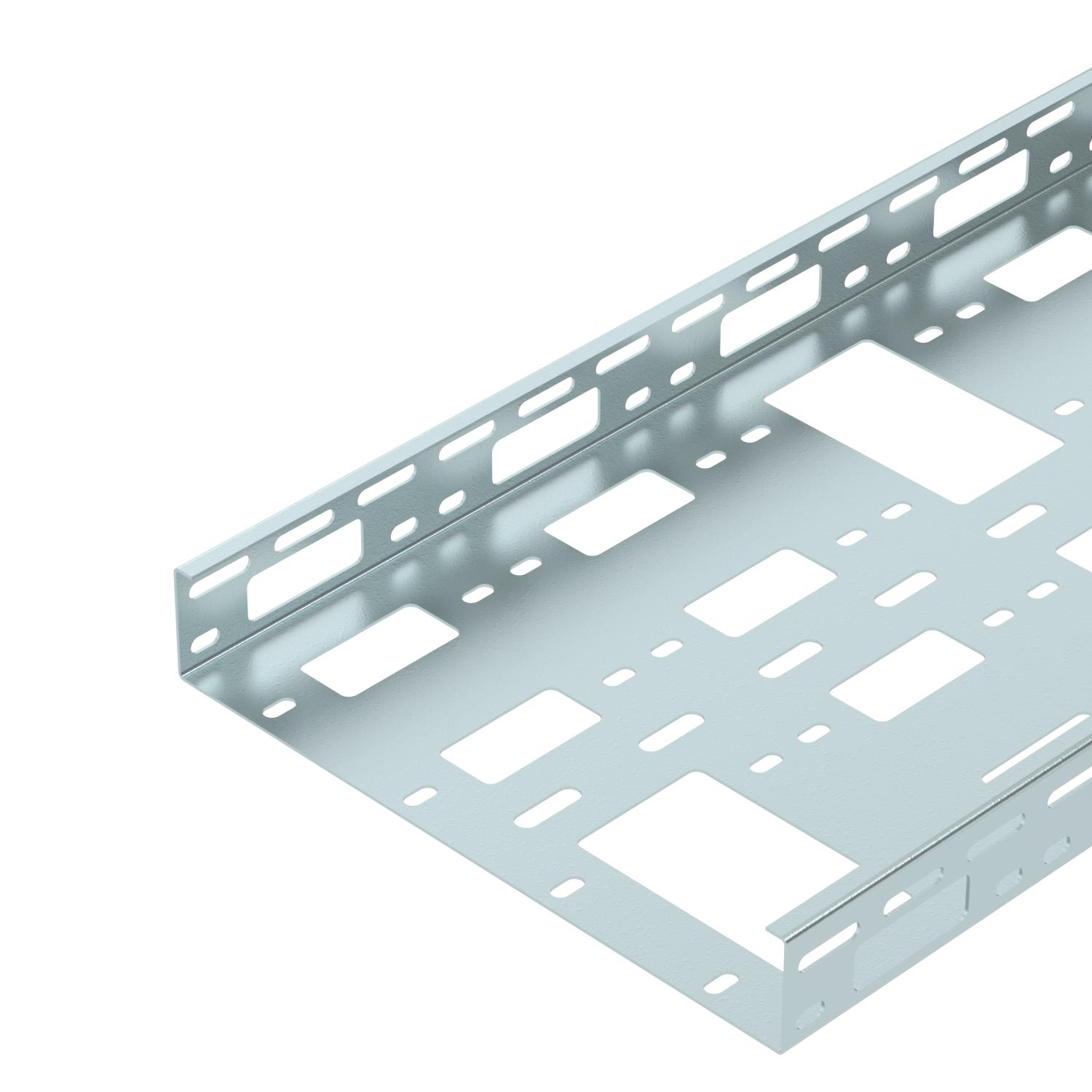

AZ kanal 300 FS

Brt. art. 6075370 | EAN 4012195811244

6075370 / AZK 300 FS
3000 mm
300 mm
1,5 mm
ne
Opis proizvoda
Opis proizvoda
AZ kanal visine 50 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
  • elektromagnetska podnošljivost
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
Tehnički podaci

Tehnički podaci

Bočna perforacija da
Boja cink
CO₂ otisak (GWP) od kolijevke do vrata 11,187 kg CO₂e / 1 Metar
Debljina lima 1,5 mm

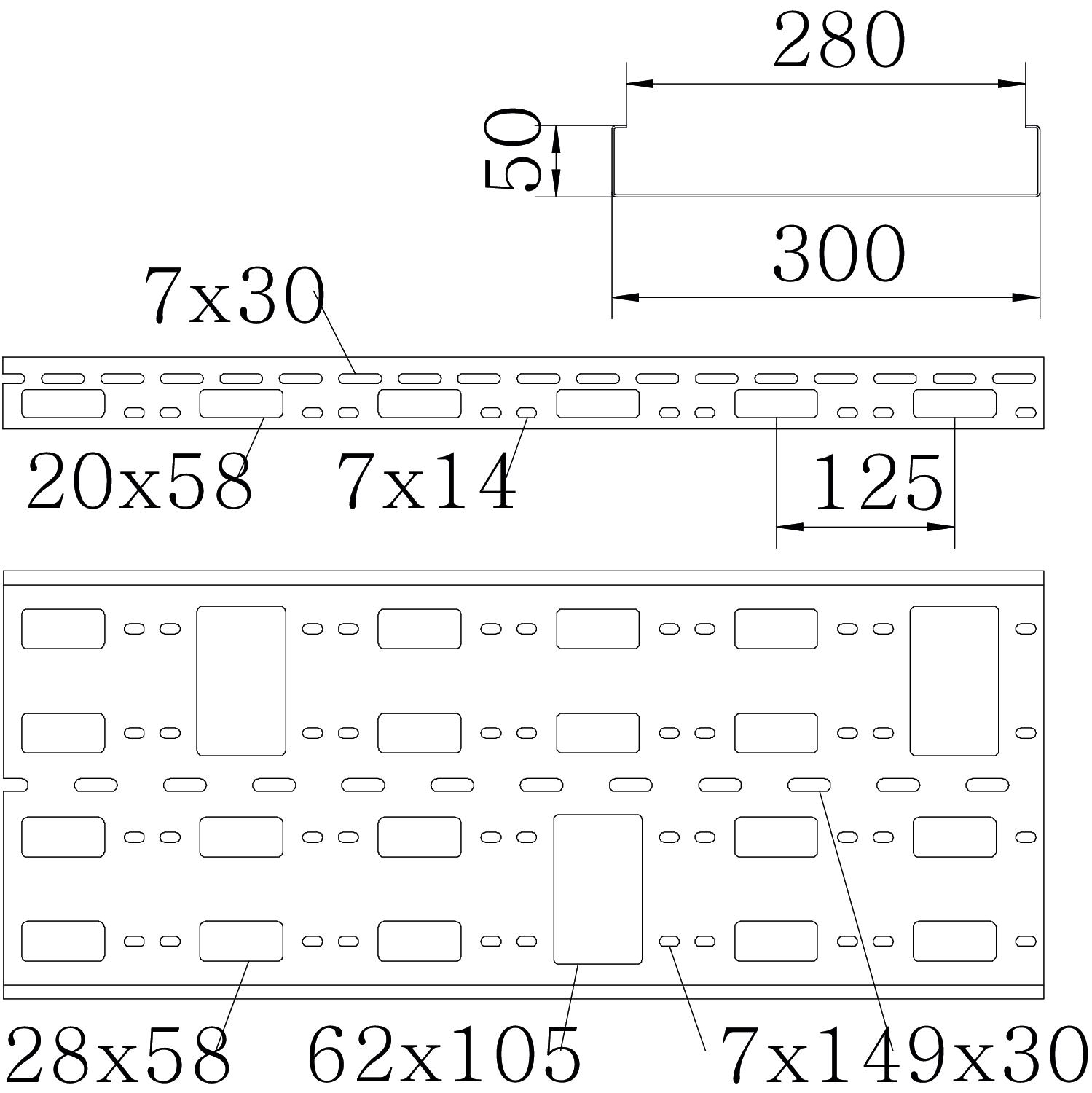

Dimenzija 50x300x3000
Dimenzije 50x300x1,5
Duljina 3000 mm
Izvedba spojnice bez spojnice
Izvedba velikog raspona ne
Korisni presjek 150 cm²
Korisni presjek 15000 mm²
Materijal Čelik
Montažna perforacija u podu da
NATO šablona za bušenje ne
Nehrđajući plemeniti čelik, obrađen ne
Očuvanje funkcije ne
Površina pocinčano
Razmak podupiranja 1,0m 1,9 kN/m
Razmak podupiranja 1,5m 1,5 kN/m
Razmak podupiranja 2,0m 1,2 kN/m
Razmak podupiranja 2,5m 0,8 kN/m
Razmak podupiranja 3,0m 0,3 kN/m
Širina 300 mm
Visina 50 mm

Tehnički podaci

Dijagram opterećenja za AZ-instalacijski kanal

Dijagram opterećenja za AZ-instalacijski kanal
  • Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
  • Razmak podupiranja u m Razmak podupiranja u m
  • Savijanje drške u mm kod dopuštenog kN/m Savijanje drške u mm kod dopuštenog kN/m
  • Krivulja opterećenja kod ispitivanja Krivulja opterećenja kod ispitivanja
  • Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
  • Krivulja savijanja stranice ovisno o razmaku nosača Krivulja savijanja stranice ovisno o razmaku nosača
Svi tipovi

Svi tipovi

Tip Duljina Širina Debljina lima Očuvanje funkcije Brt. art. Količina Min. pak.
AZK 300 FS 3000 mm 300 mm 1,5 mm ne 6075370
3 m
Pribor

Dodatni pribor sustava

Proizvodi Tip Brt. art. Količina Min. pak.
Uzdužna i kutna spojnica 50 FT Uzdužna i kutna spojnica 50 FT VF AZK FT 6066550
25 Komada
Zaštitni prsten 915 PE Zaštitni prsten 915 PE KSR-915 PE 6066704
25 Komada
Zaštitni obruč 910 PE Zaštitni obruč 910 PE KSR-910 PE 6066712
25 Komada

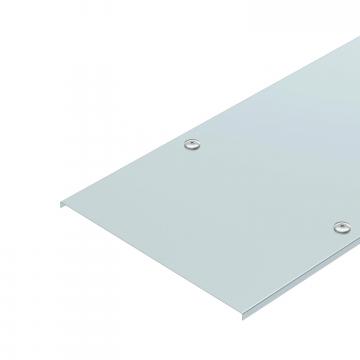

Poklopac sa zasunom Poklopac sa zasunom AZDMD 300 FS 6080910
3 m
