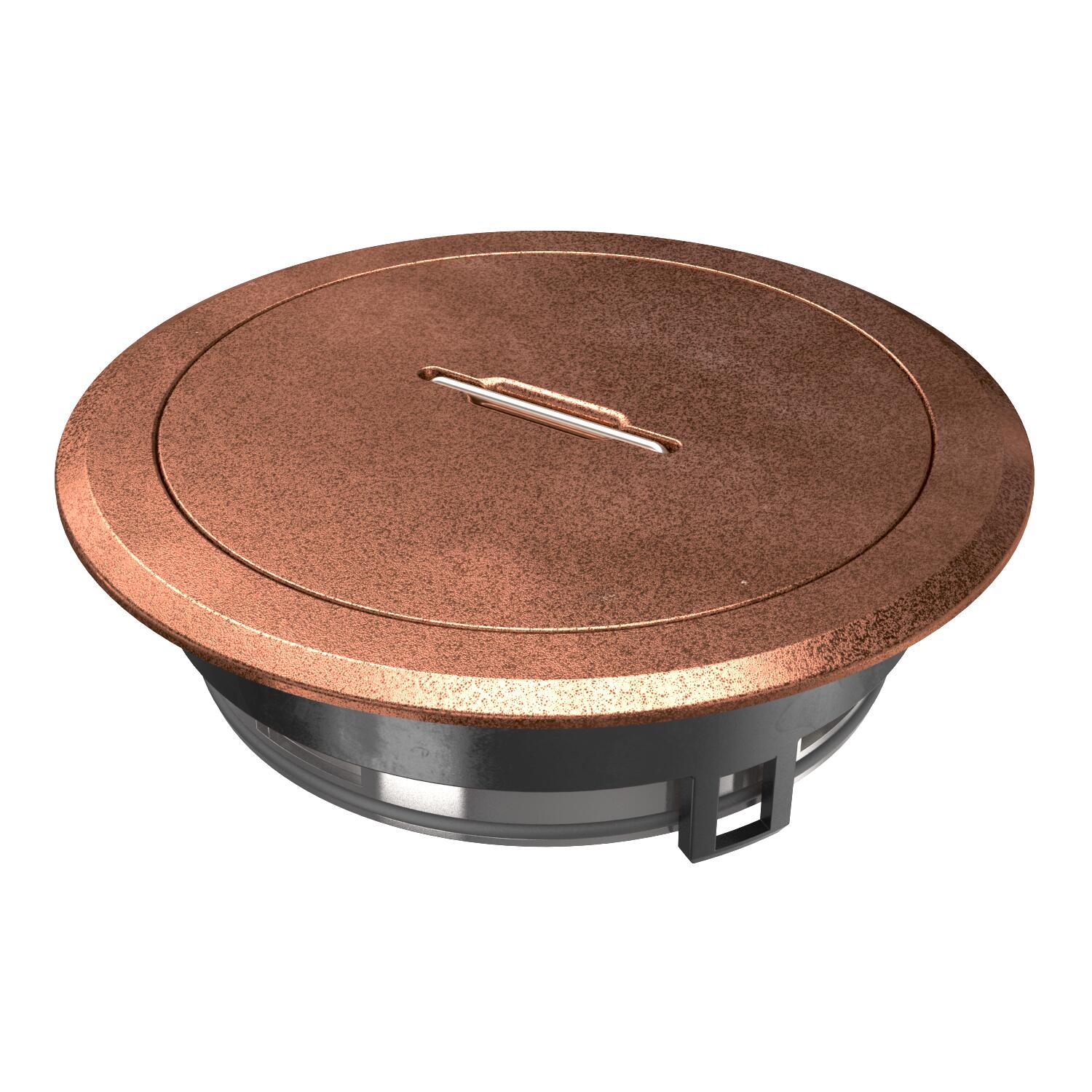

Ugradni okvir s tubusom i drškom, GES R2, bakar Lijevani cink

Ugradni okvir s tubusom i drškom, GES R2, bakar

Brt. art. 7408864 | EAN 4012196459063

Brt. art. / Tip

Materijal	Lijevani cink

Opis proizvoda

Opis proizvoda

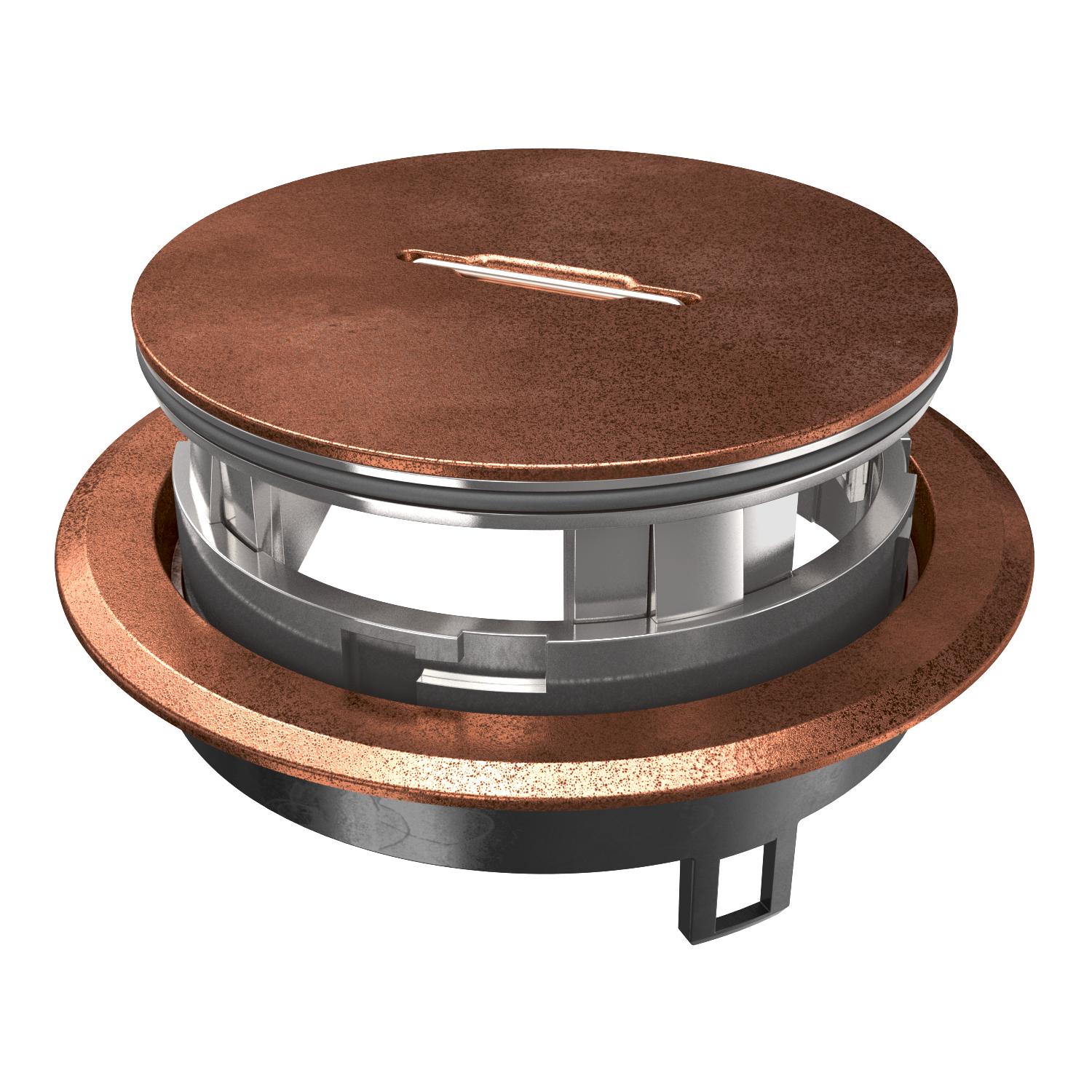

Ugradni element s tubusom i drškom za podnu kutiju GES R2, za izravnu ugradnju u ugradnu kutiju MT R2 u unutrašnjosti.

Tubus ispunjava zahtjeve norme EN 50085-2-2 za podove s mokrim održavanjem i za vrijeme upotrebe.

Tehnički podaci

Tehnički podaci

Izvedba	okruglo
Izvedba izlaza za kabele	Potopni tubus
Materijal	Lijevani cink
Mehanizam za otvaranje	Ručica
Norma	EN 50085-2-2
Odobrenja	VDE
Održavanje poda	mokro
Površina	pobakreno
Prikladno za mokro održavanje	da
Prikladno za podzemni kanal	ne

Prikladno za ugradnju u dvostruki pod	da
Prikladno za ugradnju u šuplji pod	da
Sa slobodnim prostorom za podnu oblogu	ne
Stupanj zaštite IK-kod	IK10

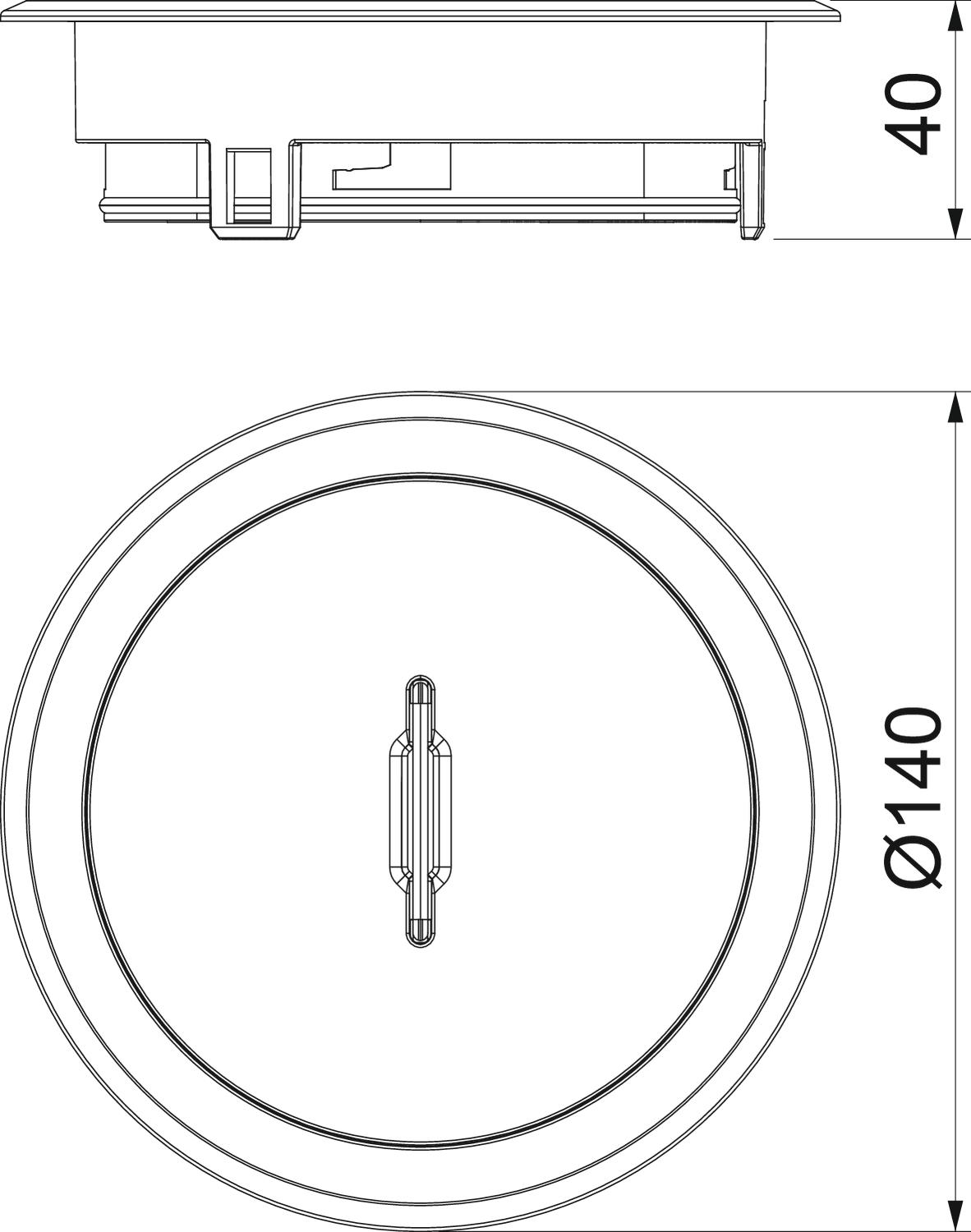

Vanjski promjer	140 mm
Vertikalno opterećenje, mala površina	do 3000 N
Vertikalno opterećenje, velika površina	do 15 000 N
Vrsta zaštite (IP) u korištenom stanju	IP20
Vrsta zaštite (IP) u nekorištenom stanju	IP66
Zaštitni okvir za slobodan prostor za podnu oblogu	da

Svi tipovi

Svi tipovi

Tip	Materijal	Brt. art.	Količina	Min. pak.
GES R2T Ni	Lijevani cink	7408860	Komada	1 Komada
GES R2T CuZn	Lijevani cink	7408862	Komada	1 Komada
GES R2T Cu	Lijevani cink	7408864	Komada	1 Komada
GES R2T Cr	Lijevani cink	7408866	Komada	1 Komada

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Montažna pločica za komunikacijske module tip C	MP R2 2C	7408806	Komada	1 Komada
Ugradna instalacijska kutija, s 2-strukom priključnicom VDE	MT R2 VDE	7408832	Komada	1 Komada
Osnova podne kutije za GES R2	UD GES R2	7428526	Komada	1 Komada
